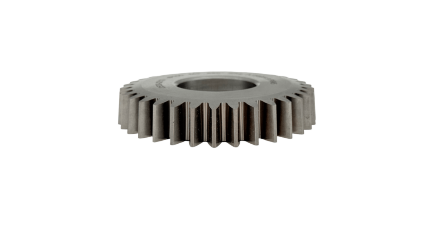

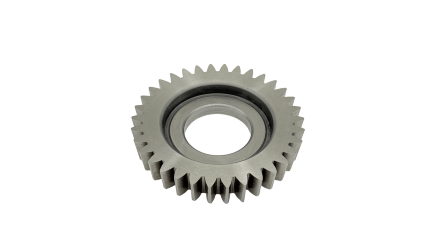

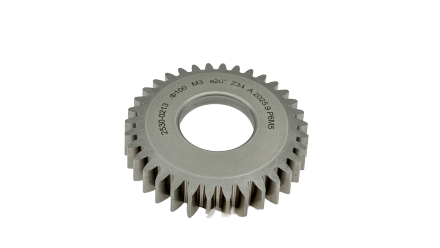

Долбяк дисковый M3.0 z=34 20° D=102 мм d=44.45 мм (2530-0213) TORNERI

Дисковый зуборезный долбяк 2530-0213 — это прецизионный чистовой инструмент, предназначенный для нарезания цилиндрических зубчатых колес методом обкатки. Изготавливается в строгом соответствии с требованиями ГОСТ 9323-79, что гарантирует высокую точность геометрии и стабильность параметров при серийном производстве. Используется на долбежных станках для обработки прямозубых колес внешнего и внутреннего зацепления, а также шлицевых валов.

Геометрия и назначение
Данная модель с кодом 2530-0213 имеет модуль 3.0, число зубьев 34 и угол профиля 20°. Номинальный делительный диаметр составляет 102 мм, посадочное отверстие — 44.45 мм. Благодаря увеличенному числу зубьев обеспечивается более плавное и равномерное резание, что особенно важно при обработке крупных зубчатых венцов.

Преимущества класса точности А
Инструмент поставляется исключительно в классе точности А — это прецизионное исполнение с жесткими допусками на погрешность профиля зуба, биение зубчатого венца и накопленную погрешность шага. Такой класс точности гарантирует чистоту обработанной поверхности без необходимости дополнительной доводки, что важно для ответственных узлов и механизмов, работающих под высокими нагрузками.

Технические параметры
Инструмент — дисковый прямозубый, тип 1 по ГОСТ 9323-79. Диаметр делительной окружности составляет 102 мм, диаметр вершин зубьев — 110.94 мм. Коэффициент смещения исходного контура — 0.24, расстояние исходного сечения от передней поверхности — 6.8 мм. Высота долбяка — 20 мм, ширина ступицы — 10 мм. Изготавливается из быстрорежущей стали Р6М5 (аналог HSS).

Область применения
Долбяк ориентирован на машиностроительные и зубообрабатывающие предприятия. Основное применение — нарезание зубьев цилиндрических прямозубых колес внешнего зацепления в условиях средне- и крупносерийного производства. Также может использоваться для обработки зубчатых секторов, реек, блочных колес и колес с буртиками.
