Долбяк чашечный M8.0 z=16 20° D=128 мм d=44.45 мм (2536-0202) TORNERI

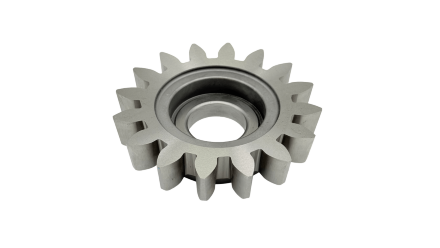

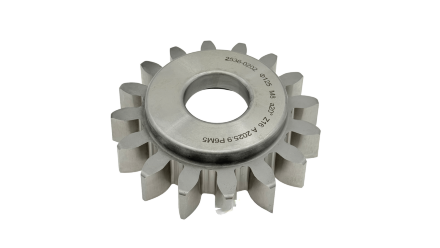

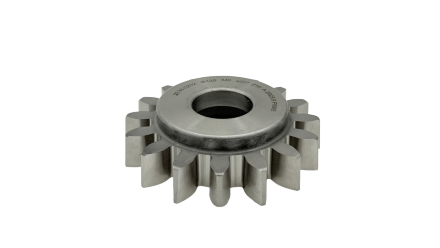

Чашечный зуборезный долбяк 2536-0202 — это прецизионный чистовой инструмент типа 3 (чашечные прямозубые) по ГОСТ 9323-79. Предназначен для нарезания зубьев прямозубых цилиндрических зубчатых колес внешнего зацепления с исходным контуром по ГОСТ 13755-81 методом обкатки. Чашечная конструкция позволяет обрабатывать зубчатые венцы «в упор», что особенно важно при работе с блочными колесами, колесами с выступающими фланцами и деталями с ограниченным доступом. Широко применяется для получения шлицевых отверстий на валах и зубчатых колесах.

Геометрия и назначение
Модель с кодом 2536-0202 имеет модуль 8.0, число зубьев 16 и угол профиля 20°. Номинальный делительный диаметр составляет 125 мм, диаметр делительной окружности — 128 мм, диаметр вершин зубьев — 148.96 мм. Посадочное отверстие имеет диаметр 44.45 мм, диаметр выточки — 70 мм, диаметр ступицы — 96 мм. Коэффициент смещения исходного контура — 0.06, расстояние исходного сечения от передней поверхности — 4.6 мм. Длина зубьев составляет 26 мм, высота долбяка — 38 мм, ширина ступицы — 16 мм.

Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, предназначенное для обработки зубчатых колес 7-й степени точности. Класс А обеспечивает жесткие допуски на отклонение профиля зуба, радиальное биение зубчатого венца и накопленную погрешность шага. Изготавливается из быстрорежущей стали Р6М5 (аналог HSS).

Область применения
Долбяк ориентирован на предприятия машиностроения, приборостроения и металлообработки. Основное применение — нарезание зубьев цилиндрических прямозубых колес, шлицевых валов и отверстий с эвольвентным профилем. Идеально подходит для обработки блочных и зубчатых колес с фланцами, а также для получения шлицевых отверстий на валах. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
