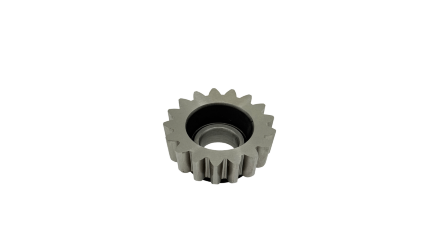

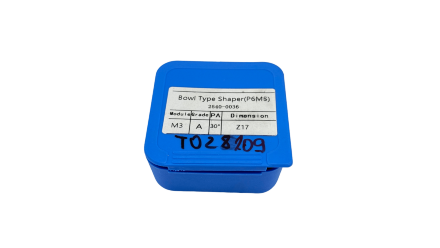

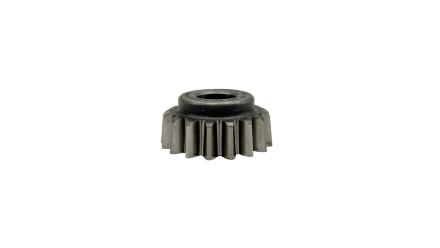

Долбяк чашечный М3 z=17 30° D=51 мм d=20 мм (2540-0036) TORNERI

Чашечный зуборезный долбяк 2540-0036 — это прецизионный чистовой инструмент типа 2 (чашечный) по ГОСТ 6762-79, предназначенный для обработки зубьев валов и отверстий шлицевых соединений с эвольвентным профилем . Благодаря чашечной конструкции инструмент обеспечивает надежное центрирование на оправке, что особенно важно при обработке деталей с ограниченным доступом и зубчатых венцов сложной конфигурации.

Геометрия и назначение
Модель с кодом 2540-0036 имеет модуль 3.0, число зубьев 17 и угол профиля 30° . Номинальный делительный диаметр составляет 50 мм, диаметр делительной окружности — 51 мм, диаметр основной окружности — 44.065 мм, диаметр вершин зубьев — 56.14 мм . Посадочное отверстие имеет диаметр 20 мм, диаметр выточки — 28 мм, диаметр ступицы — 37 мм . Высота долбяка составляет 25 мм, длина зубьев — 17 мм, расстояние исходного сечения от передней поверхности — 4.5 мм, ширина ступицы — 12 мм .

Преимущества класса точности А
Инструмент поставляется в классе точности А — это прецизионное исполнение, обеспечивающее жесткие допуски на отклонение профиля зуба, радиальное биение зубчатого венца и накопленную погрешность шага . Класс А предназначен для чистовой обработки зубчатых колес 7-й степени точности и гарантирует высокое качество обработанной поверхности без дополнительной доводки.

Ключевые преимущества
Высокая точность обработки — класс точности А обеспечивает минимальные отклонения геометрических параметров и высокое качество обработанной поверхности, что критически важно для ответственных зубчатых передач .
Универсальность применения — чашечная конструкция позволяет обрабатывать зубчатые венцы внутреннего зацепления и детали с ограниченным доступом, где применение дисковых долбяков невозможно .
Полное соответствие ГОСТ 6762-79 гарантирует взаимозаменяемость и упрощает подбор для действующих производственных линий .

Область применения
Долбяк ориентирован на предприятия приборостроения, микротехники и машиностроения. Основное применение — нарезание мелкомодульных зубчатых колес, шлицевых валов и отверстий с эвольвентным профилем . Идеально подходит для изготовления деталей часовых механизмов, медицинских микроприводов, датчиков, сервосистем и компонентов робототехники. Инструмент эффективно работает в условиях мелкосерийного и серийного производства.
