Описание и характеристики

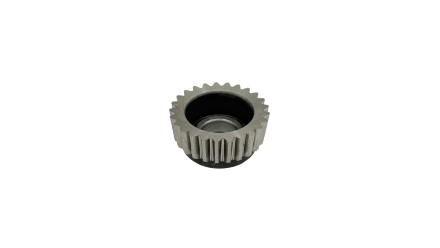

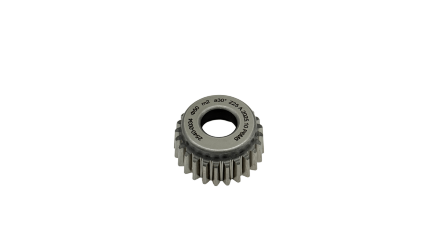

Чашечный долбяк применяют для нарезания зубьев зубчатых колёс методом зубодолбления. Инструмент выполнен по ГОСТ 6762-79. Обозначение M 2.0 означает модуль 2,0, z=25 — 25 зубьев, а угол профиля составляет 30°. Эти параметры должны соответствовать геометрии обрабатываемого колеса.
Диаметр долбяка — 50 мм, диаметр посадочного отверстия d=20 мм. Материал Р6М5 — быстрорежущая инструментальная сталь. Класс точности А указывает на точное исполнение. Покрытие отсутствует, поэтому при выборе и назначении режима учитывают условия резания, жёсткость станка и обрабатываемый металл.
При установке проверяют посадку по диаметру 20 мм, соответствие модуля 2,0, числа зубьев и угла профиля, а также рабочий вылет инструмента. Размеры 43 мм из атрибутов не используются как рабочие параметры долбяка. Инструмент выпускает TORNERI.
