Описание и характеристики
Описание

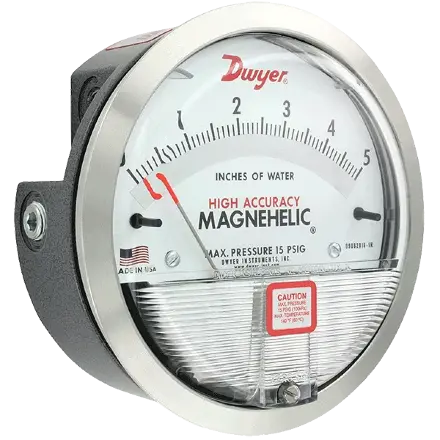

Высокоточные манометры Magnehelic серии 2000-HA в два раза точнее стандартных манометров Magnehelic. Тщательно продуманный высокоточный манометр Magnehelic в стандартной комплектации имеет зеркальную накладку, которая при снятии показаний исключает какие-либо ошибки параллакса. К каждому прибору высокой точности прикладывается сертификат калибровки по шести точкам. Надежный корпус со степенью пыле- водонепроницаемости IP67 гарантирует полную защиту от пыли и проникновения влаги. Заново разработанная опциональная коррозионно-стойкая матовая окантовка из нержавеющей стали 304 имеет изящный конусообразный дизайн и, кроме того, минимизирует возможность осаждения на кромках какой-либо пыли.
ПРЕИМУЩЕСТВА ДИФФЕРЕНЦИАЛЬНОГО МАНОМЕТРА Dwyer MAGNEHELIC 2000-НА
- Зеркальная накладка на шкалу устраняет погрешности от параллакса
- Точность более 1 %
- Прилагается сертификат калибровки по шести точкам
- Степень непроницаемости IP67 – полная защита от пыли и проникновения влаги
- Опциональная коррозионно-стойкая матовая окантовка из нержавеющей стали 304
- В мире продано более 15 000 000 Magnehelic
- Для стекла используется UV стабилизированный поликорбанад только из нового акрила (Virgin Aсrylic), а не переработанный акрил (могут быть примеси разных цветов и меняться толщина, непрозрачность, менее ударопрочный, эффект линзы)
- Шкала из алюминия, а не картона
ОБЛАСТИ ПРИМЕНЕНИЯ ДИФФЕРЕНЦИАЛЬНОГО МАНОМЕТРА Dwyer MAGNEHELIC 2000-НА
- Индикация положительного давления в чистых помещениях
- Индикация состояния фильтра
- Измерение скорости потока с помощью трубки Пито от Dwyer
- Мониторинг разряжения перед вентилятором
- Индикация давления за вентилятором
- Контроль давления в трубах, помещениях или зданиях
Характеристики
Применение | воздух и негорючие, совместимые газы (выпускается в варианте для природного газа). Примечание: может работать с водородом. Заказывайте с диафрагмой из Буна N. Давление не должно превышать 35 фунтов/дюйм² (2,41 бар) |
Точность | ±1 % полной шкалы (±1,5 % для вариантов -0, -100PA, -125PA, -10MM и ±2 % для вариантов -00, -60PA, -6MM) во всем диапазоне при 70°F (21,1 °C) |
Предел давления | -0,677...1,034 бар |
Предел температуры | -6,67...60 °C |
Перегрузка по давлению | при открытых патрубках выдерживает около 25 фунтов/дюйм² (1,72 бар), только стандартные манометры |
Подключение для эксплуатации | дублированные патрубки высокого и низкого давления с внутренней резьбой 1/8" NPT – одна пара сбоку и одна пара на задней стенке |
Монтажная ориентация | диафрагма в вертикальном положении |
Корпус | отлитый под давлением алюминиевый корпус и накладка с акриловым стеклом. Внешнее покрытие – серая краска, выдерживающая 168-часовой тест на коррозию в солевой камере |
Размеры | диаметр циферблата 4" (101,6 мм) |
Вес | 510 грамм |
Комплектация
- Высокоточный манометр дифференциального давления
- Заглушка 1/8" NPT для дублирующих патрубков давления 2 шт
- Трубная муфта 1/8" для адаптеров резиновых труб 2 шт
- Адаптер с винтами для установки заподлицо 3 шт
- Руководство по эксплуатации
- Индивидуальная упаковка
