Описание и характеристики

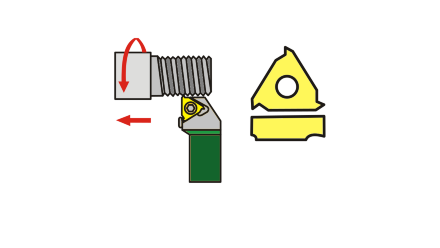

Резьбовая державка SER2525M22-B предназначена для наружного нарезания резьбы на токарных станках со сменной пластиной формы ER. Исполнение правое. Бренд TORNERI. Обозначение SER относится к типу державки для наружной резьбы, 2525 указывает сечение 25×25 мм, M22 — размер пластины, B — вариант исполнения.
Пластина крепится винтом, тип крепления обозначен как S. Размер применяемой пластины — 22. СОТС в заданных характеристиках не указана. Державка рассчитана на работу с резьбовыми пластинами ER22 и формирование наружного профиля при согласованной подаче станка.
При подборе проверяют соответствие корпуса пластине ER22, правое направление обработки, размеры резцедержателя и необходимый вылет. Важно согласовать профиль и шаг резьбы с используемой пластиной, а режимы резания выбрать по материалу заготовки и условиям закрепления.
