Описание и характеристики

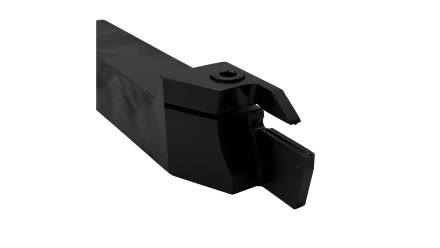

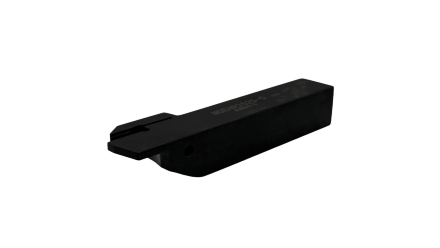

Отрезная державка предназначена для установки сменной пластины и выполнения канавочных операций на токарном станке. Правое исполнение используют при соответствующем направлении резания и положении инструмента относительно заготовки. Державка рассчитана на отрезание и прорезание канавок в металлических деталях.

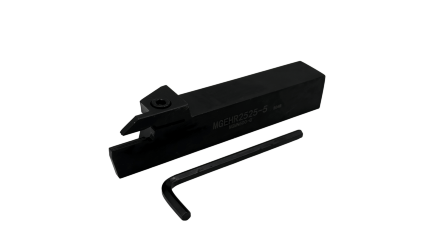

Обозначение MGEHR2525-5 указывает серию MGEHR, правое исполнение R, размеры сечения державки 25×25 мм и размер пластины 5. Угол в плане составляет 60°, форма пластины обозначена как C — ромб 80°. Крепление типа M выполняется клин-прихватом сверху, без СОТС. Общая длина державки — 150 мм.
При выборе проверяют сечение и вылет державки, соответствие пластины размера 5, направление обработки и возможность безопасного подвода инструмента. Важно обеспечить жёсткую установку по высоте центра и надёжный прижим пластины. TORNERI — российский производитель металлорежущего инструмента и оснастки.
