Описание и характеристики

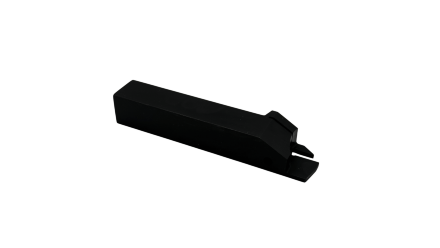

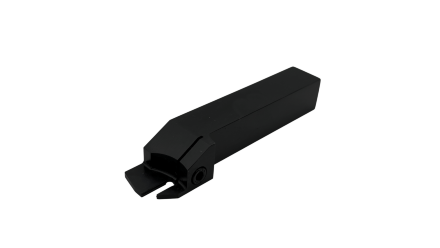

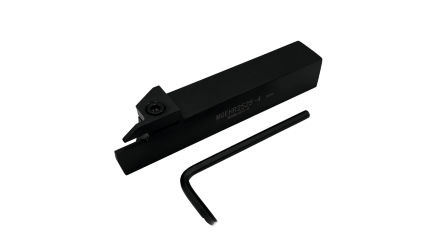

Державка TORNERI MGEHR2525-4 применяется для отрезного и канавочного точения на токарных станках. Обозначение MGEHR указывает правое исполнение, 2525 — сечение державки 25×25 мм, индекс 4 — размер сменной пластины. Общая длина инструмента составляет 150 мм.

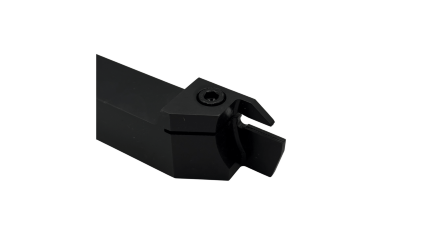

Пластина формы G удерживается креплением типа M — верхним клин-прихватом. Механическая фиксация позволяет использовать сменный режущий элемент и выполнять его замену без переточки корпуса. Державка подходит для разделения заготовок и формирования наружных канавок.
При выборе необходимо проверить соответствие пластины размеру 4 и посадочному месту, возможность установки державки в резцедержатель, а также направление правого резания. Сечение 25×25 мм и длина 150 мм учитывают при оценке жёсткости и рабочего вылета инструмента.
Технические характеристики
БрендTORNERI
Артикул производителяТ026820
Длина державки общая, мм150
Длина, мм150
Форма пластиныG
ИсполнениеПравое
Размер пластины4
Ширина державки,мм25
Ширина, мм25
СОТСНет
Тип крепления пластиныM (прижим клин-прихватом сверху)
Толщина державки, мм25
Вид точенияОтрезное (канавочное)
