Описание и характеристики

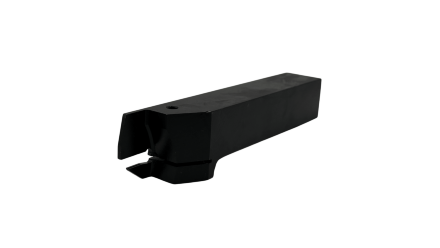

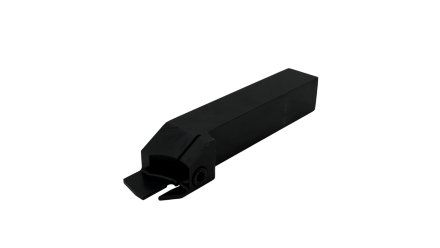

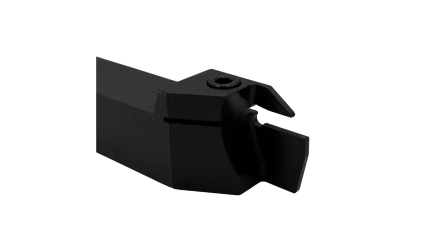

Державка TORNERI MGEHR2525-3 предназначена для отрезного и канавочного точения на токарном станке. В обозначении MGEHR буква R указывает правое исполнение, 2525 — ширину и толщину державки по 25 мм, индекс 3 — размер пластины. Угол в плане составляет 60°, общая длина державки — 150 мм.
Пластина формы G закрепляется механизмом типа M — верхним клин-прихватом. Такая схема предназначена для работы со сменными твердосплавными пластинами и упрощает замену режущего элемента при износе. Инструмент применяют для разделения заготовок и прорезания канавок.
При выборе проверяют соответствие пластины размеру 3, посадочное место, сечение резцедержателя и правое направление работы. Угол 60° учитывают при оценке положения режущей части и условий формирования канавки.
Технические характеристики
БрендTORNERI
Артикул производителяТ026818
Длина державки общая, мм150
Длина, мм150
Форма пластиныG
ИсполнениеПравое
Размер пластины3
Ширина державки,мм25
Ширина, мм25
СОТСНет
Тип крепления пластиныM (прижим клин-прихватом сверху)
Толщина державки, мм25
Угол в плане, град60
Вид точенияОтрезное (канавочное)
