Описание и характеристики

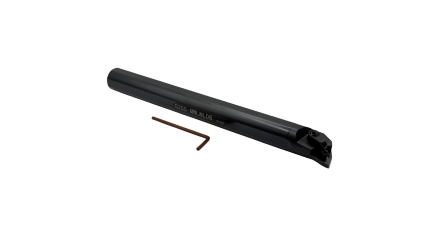

Державка TORNERI предназначена для левого внутреннего точения отверстий и внутренних поверхностей. Она рассчитана на сменную тригональную пластину W-формы размера 8. Такая конструкция применяется при растачивании, когда требуется сменная режущая кромка и стабильная ориентация инструмента.

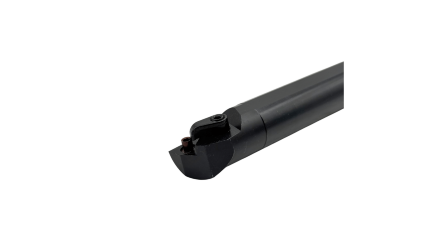

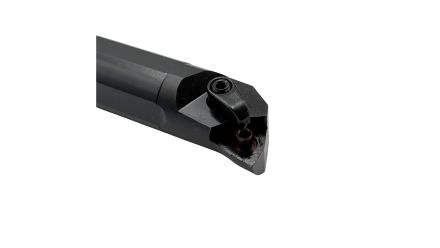

Обозначение S25S указывает на державку диаметром 25 мм, а MWLNL08 — на внутреннее точение с пластиной размера 8. Левое исполнение определяет направление резания. Угол в плане составляет 95°. Пластина фиксируется способом M — клин-прихватом сверху; СОТС через державку не подаётся.
- диаметр державки — 25 мм;
- ширина и толщина — по 25 мм;
- общая длина — 250 мм;
- форма пластины — W, тригональная;
- угол в плане — 95°.
При выборе проверяют диаметр отверстия, требуемый вылет, направление обработки и совместимость пластины с креплением M. Угол в плане должен соответствовать доступу к поверхности и заданной траектории резания.
