Описание и характеристики

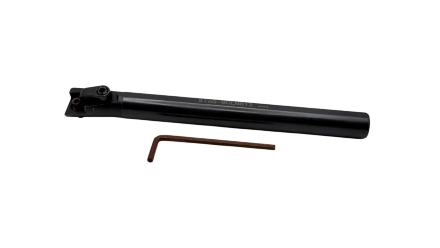

Державка применяется для внутреннего точения отверстий, растачивания и обработки внутренних цилиндрических поверхностей на токарном станке. Правое исполнение выбирают с учётом направления подачи и схемы обработки.
Маркировка S16Q-MCLNR12 указывает на державку диаметром 16 мм для пластины C: ромб с углом 80°, размер пластины 12. Обозначение M соответствует креплению клин-прихватом сверху. Угол в плане составляет 95°. Общая длина державки — 180 мм; сечение — 16 × 16 мм.
При подборе проверяют диаметр расточного отверстия, вылет, направление резания и совместимость пластины MCLN размера 12. Модель TORNERI рассчитана на работу со сменной режущей пластиной; СОТС не предусмотрено.
Технические характеристики
БрендTORNERI
Артикул производителяТ026593
Диаметр державки, мм16
Длина державки общая, мм180
Длина, мм180
Форма пластиныC (ромб 80°)
ИсполнениеПравое
Размер пластины12
Ширина державки,мм16
Ширина, мм16
СОТСНет
Тип крепления пластиныM (прижим клин-прихватом сверху)
Толщина державки, мм16
Угол в плане, град95
Вид точенияВнутренее
