Описание и характеристики

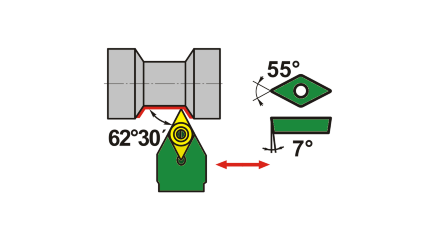

Державка предназначена для наружного точения металлических заготовок на токарных станках. Нейтральное исполнение используется при соответствующей схеме подвода инструмента. Тип SDNCN относится к державкам с посадочным местом под пластину формы D; такая геометрия применяется для продольной обработки и работы около уступов.
Обозначение SDNCN1616H11 указывает на державку серии SDNCN, квадратный хвостовик 16×16 мм и пластину размера 11. Индекс H11 обозначает типоразмер посадочного места. Для данной серии применяется винтовое крепление пластины. При установке державку ориентируют по высоте центров станка и направлению резания.
Перед выбором следует проверить сечение 16×16 мм, совместимость пластины D11, размеры посадочного места и соответствие крепёжного элемента. Пластина должна полностью опираться на базовые поверхности державки. Характеристики длины и ширины в задании не содержат рабочих размеров, поэтому ориентироваться следует на маркировку и посадочные параметры.
