Описание и характеристики

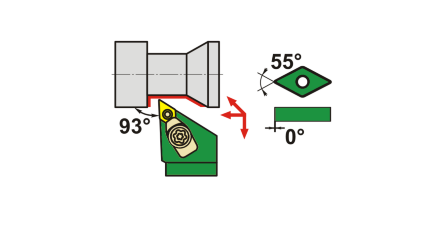

Державка предназначена для наружного точения металлических деталей сменной пластиной D-формы. Правое исполнение определяет рабочее направление инструмента и должно соответствовать направлению подачи, расположению резца и принятой схеме обработки.
Обозначение MDJNR2020K15 указывает на державку серии MDJNR, правое исполнение R, сечение 20×20 мм и размер пластины 15. Пластина D выполнена в форме ромба с углом 55°. В обозначении также предусмотрено механическое крепление сменного режущего элемента типа M — клин-прихватом сверху.
Общая длина державки составляет 125 мм. Инструмент используют для обработки наружных цилиндрических поверхностей, уступов и других участков детали, доступных выбранной геометрии пластины. Перед установкой проверяют совместимость пластины D15 с посадочным местом, соответствие правого исполнения направлению резания, размеры 20×20 мм и требуемый вылет.
Производитель TORNERI выпускает металлорежущий инструмент и оснастку. Режимы обработки выбирают по материалу заготовки, типу пластины и условиям закрепления.
