Описание и характеристики

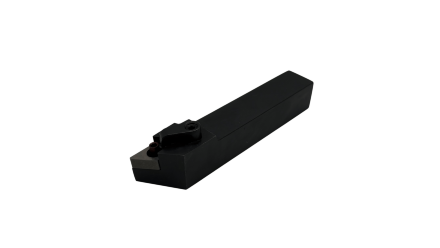

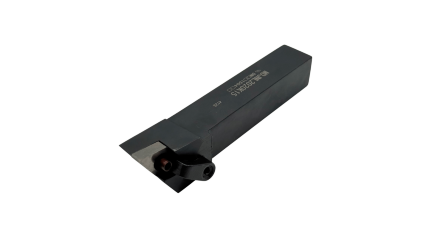

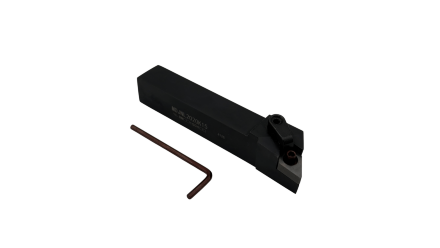

Державка применяется для наружного точения металлических заготовок на токарном оборудовании сменной пластиной D-формы. Левое исполнение рассчитано на соответствующее направление работы и выбирается в зависимости от подачи, положения инструмента и конфигурации детали.

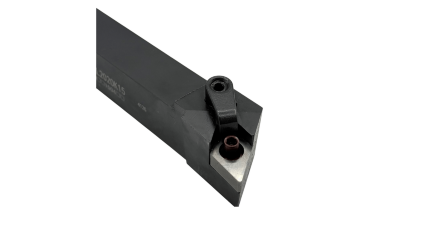

Обозначение MDJNL2020K15 содержит серию MDJNR/L, левое исполнение L, сечение 20×20 мм и размер пластины 15. Форма D — ромб с углом 55°. Крепление типа M выполняется клин-прихватом сверху. Такой способ фиксирует пластину механически и упрощает её замену. СОТС отсутствует, угол в плане указан как 0°.
Общая длина державки — 125 мм. Инструмент используют для обработки наружных цилиндрических поверхностей, уступов и других участков, для которых подходит пластина D15. При выборе проверяют левое исполнение, совместимость пластины с посадочным местом, размеры 20×20 мм, величину вылета и устойчивость закрепления на станке.
Бренд TORNERI производит металлорежущий инструмент и оснастку. Режимы резания подбирают по материалу заготовки, пластине и жёсткости системы.
