Описание и характеристики

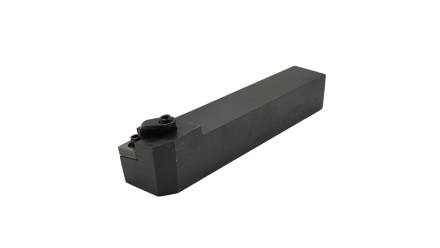

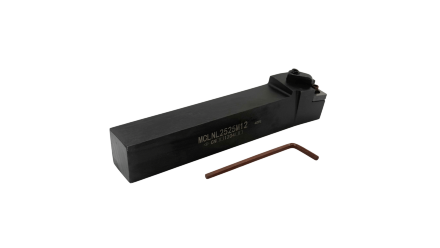

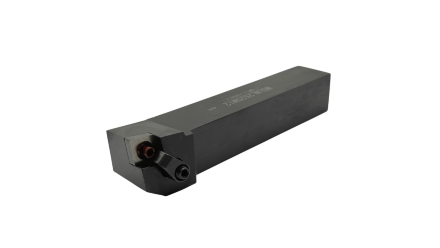

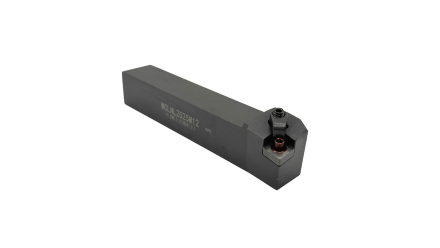

Державка предназначена для наружного точения металлических заготовок на токарном станке. Левое исполнение используют при соответствующем направлении подачи. Конструкция рассчитана на сменную пластину размера 12; крепление выполнено по типу M с прижимом клин-прихватом сверху.
Обозначение MCLNL указывает левую державку для наружного точения. Числа 2525 означают сечение 25х25 мм, а M12 — посадочное исполнение под пластину размера 12. Форма пластины C — ромб с углом 80°. Угол в плане составляет 95°. Общая длина инструмента — 145 мм; СОТС отсутствует.
При выборе проверяют совместимость пластины C12 с посадочным местом, соответствие угла в плане характеру обработки и возможность установки сечения 25х25 мм в резцедержатель. Левое исполнение должно совпадать с направлением подачи. Минимальный вылет помогает уменьшить вибрации и сохранить стабильность резания.
