Описание и характеристики

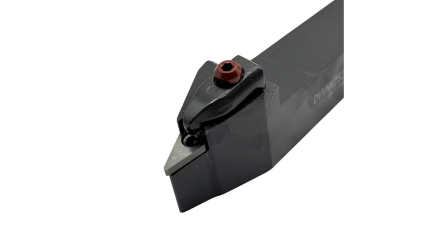

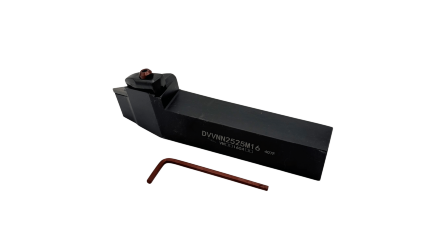

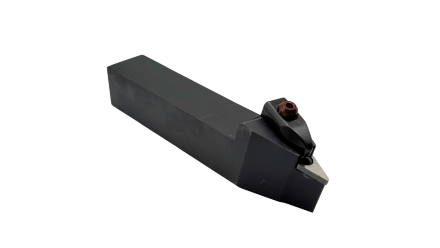

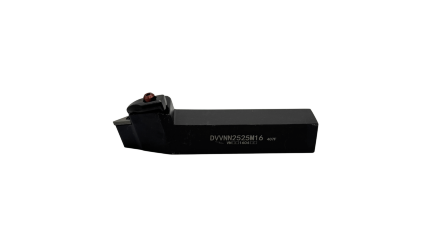

Державка предназначена для наружного точения металлических заготовок на токарных станках со сменной твердосплавной пластиной. Исполнение нейтральное, поэтому инструмент применяют для обработки наружных поверхностей при выборе направления подачи, соответствующего технологической операции.
Обозначение DVVNN2525M16 относится к семейству державок DVVNN. Числа 25×25 указывают ширину и толщину державки в миллиметрах, M16 — типоразмер совместимой пластины 16. Форма пластины V — ромб с углом 35°. Крепление D выполнено прижимом повышенной жёсткости, что помогает удерживать пластину при рабочей нагрузке.
Общая длина инструмента составляет 140 мм. Державка TORNERI поставляется без СОТС. При выборе необходимо сопоставить типоразмер и форму пластины, размеры сечения 25×25 мм, нейтральное исполнение и посадочные возможности резцедержателя станка.
