Описание и характеристики

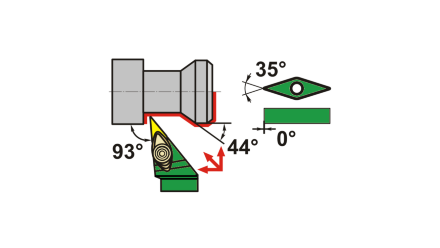

Державка DVJNR2525M16 используется для наружного точения на токарных станках и предназначена для сменной пластины формы V — ромба с углом 35°. Правое исполнение определяет направление подачи и положение режущей кромки при обработке наружных поверхностей.
Размер совместимой пластины — 16. Тип крепления D — прижим повышенной жесткости, рассчитанный на надежную фиксацию пластины в рабочем гнезде. Сечение державки составляет 25 × 25 мм, общая длина — 150 мм. Внутренняя подача СОТС не предусмотрена.
Инструмент применяют для продольного и других видов наружного точения при установке подходящей пластины V16. Перед выбором проверяют сечение резцедержателя, направление работы, типоразмер и геометрию пластины, а также допустимый вылет державки.
Технические характеристики
БрендTORNERI
Артикул производителяТ026493
Длина державки общая, мм150
Длина, мм150
Форма пластиныV (ромб 35°)
ИсполнениеПравое
Размер пластины16
Ширина державки,мм25
Ширина, мм25
СОТСНет
Тип крепления пластиныD (прижим повышенной жесткости)
Толщина державки, мм25
Вид точенияНаружное
