Описание и характеристики

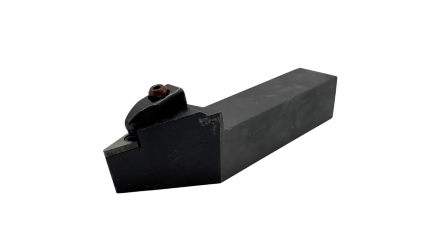

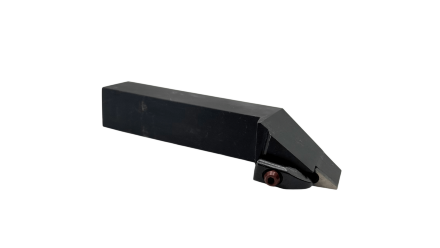

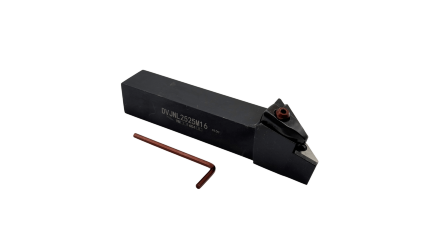

Державка DVJNL2525M16 предназначена для наружного точения со сменной пластиной формы V — ромба с углом 35°. Левое исполнение определяет направление применения инструмента относительно подачи. Угол в плане 95° влияет на положение режущей кромки при обработке наружных поверхностей и торцов.

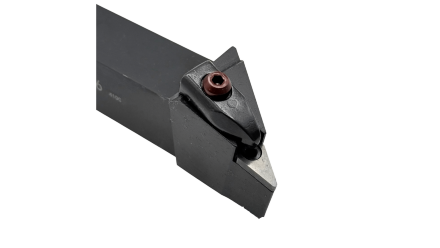

Размер совместимой пластины — 16. Пластина фиксируется креплением типа D, то есть прижимом повышенной жесткости. Сечение державки составляет 25 × 25 мм, общая длина — 145 мм. Исполнение без СОТС означает отсутствие внутреннего канала для подачи смазочно-охлаждающей технической среды.
При выборе сопоставляют левое направление, угол в плане, сечение резцедержателя и типоразмер пластины. Также учитывают требуемый вылет, доступ к обрабатываемой поверхности и условия наружного точения.
