Описание и характеристики

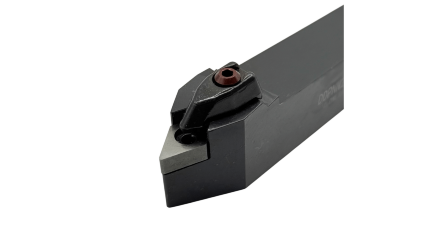

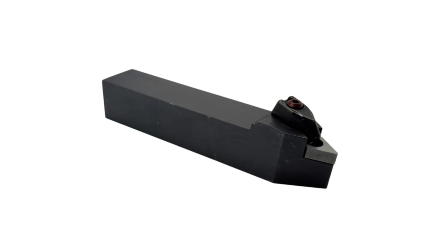

Державка предназначена для наружного точения металлических заготовок на токарных станках. Нейтральное исполнение используют в технологических схемах, где направление подачи определяется настройкой станка и положением инструмента. Рабочая пластина устанавливается на опорную площадку и фиксируется прижимом.
Обозначение DDPNN2525M15 относится к семейству державок DDPNN. Пластина D имеет форму ромба с углом 55°, размер пластины — 15. Числа 25×25 указывают ширину и толщину державки в миллиметрах, M15 — её совместимый типоразмер. Угол в плане составляет 62,3°.
Общая длина инструмента — 145 мм. Крепление D выполнено прижимом повышенной жёсткости, СОТС отсутствует. При выборе проверяют форму и размер пластины, сечение 25×25 мм, угол в плане, нейтральное исполнение и соответствие резцедержателю. Бренд TORNERI.
