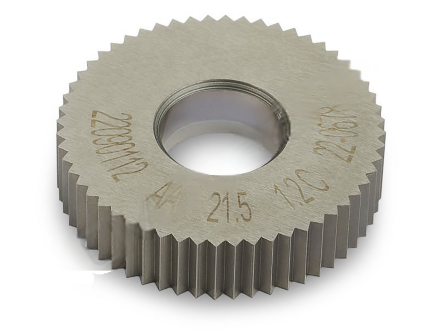

CHAA21.5-1.2 Ролик накатки прямого рифления

Ролик накатки прямого рифления CHAA21.5-1.2 относится к типу AA. На однороликовой державке, правой или левой, он подходит для получения рифления RAA30°. При установке на двухроликовую державку ролик применяется для получения сетчатого профиля RGE30°. Наружный диаметр ролика D составляет 21.5 мм, посадочный диаметр d — 8 мм. Шаг p равен 1.2 мм, угол профиля α° — 90 °, размер S — 5 мм. Выбор этого исполнения связан с требуемым шагом рифления и соответствием посадочного диаметра державке. При установке следует учитывать угол ролика на державке: изменение наклона изменяет рисунок рифления. Положение ролика выбирают с учётом требуемого профиля RAA30° или RGE30°. Масса ролика составляет 0.004 кг.
