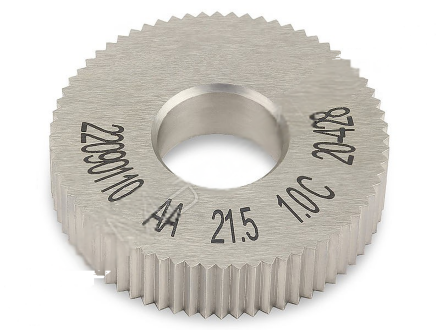

CHAA21.5-1.0 Ролик накатки прямого рифления

Ролик CNCM типа AA предназначен для получения рифления RAA30° на однороликовой державке правого или левого исполнения. При установке на двухроликовую державку с этим типом ролика получается сетчатый профиль RGE30°. Угол установки необходимо учитывать заранее, поскольку изменение наклона ролика меняет рисунок рифления. Модель имеет шаг p 1 мм, наружный диаметр D 21.5 мм, посадочный диаметр d 8 мм и размер S 5 мм. Угол профиля α° составляет 90°, масса — 0.012 кг. Такое сочетание шага и посадочного диаметра помогает выбрать ролик под требуемый рисунок и совместимую державку; при монтаже важно сохранить предусмотренный угол установки.
