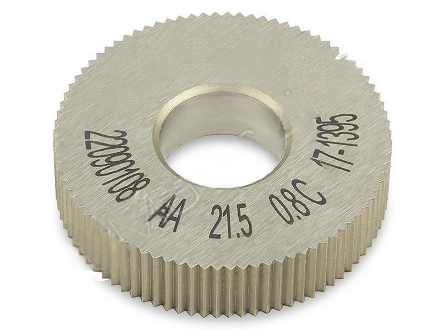

CHAA21.5-0.8 Ролик накатки прямого рифления

Ролик CNCM типа AA подходит для получения рифления RAA30° на однороликовой державке правого или левого исполнения. При применении на двухроликовой державке получается сетчатый профиль RGE30°. Необходимо учитывать угол установки ролика на державку, поскольку изменение наклона меняет рисунок рифления. Исполнение CHAA21.5-0.8 имеет шаг p 0.8 мм, наружный диаметр D 21.5 мм и посадочный диаметр d 8 мм. Размер S составляет 5 мм, угол профиля α° — 90°, масса ролика — 0.012 кг. Эти параметры позволяют выбрать вариант по требуемому шагу, а также проверить соответствие посадки и условиям установки на выбранную державку.
