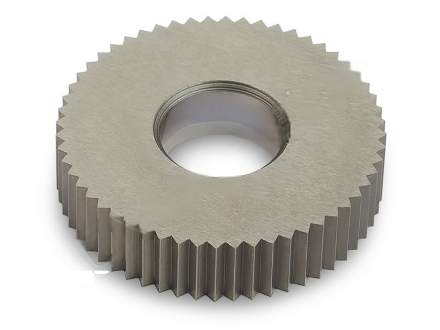

CHAA21.5-0.4 Ролик накатки прямого рифления

Ролик накатки прямого рифления CHAA21.5-0.4 выполнен в типоразмере AA. Он подходит для получения рифления RAA30° на однороликовой державке правого или левого исполнения. На двухроликовой державке ролик применяется для получения сетчатого профиля RGE30°. Наружный диаметр ролика D равен 21.5 мм, посадочный диаметр d — 8 мм. Шаг p составляет 0.4 мм, угол профиля α° — 90 °, размер S — 5 мм. При выборе исполнения учитывают требуемый шаг, посадочный диаметр и размеры ролика. Угол установки ролика на державку влияет на рисунок рифления. При изменении наклона изменяется и получаемый профиль, поэтому положение ролика необходимо учитывать при установке. Масса изделия составляет 0.004 кг.
