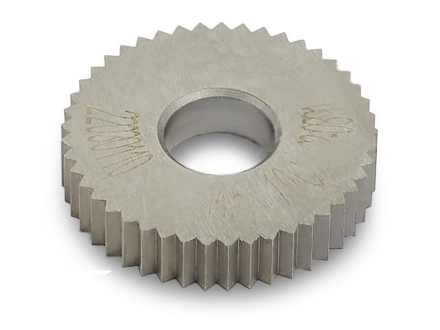

CHAA14.5-1.0 Ролик накатки прямого рифления

Ролик накатки прямого рифления CHAA14.5-1.0 относится к типу AA. Он подходит для получения рифления RAA30° при установке на однороликовую державку, правую или левую. При использовании двухроликовой державки ролик позволяет получать сетчатый профиль RGE30°. Наружный диаметр ролика D составляет 14.5 мм, посадочный диаметр d — 5 мм. Шаг p равен 1 мм, угол профиля α° — 90 °, размер S — 3 мм. Исполнение с шагом 1 мм выбирают с учётом требуемого рисунка рифления и совместимости по посадочному диаметру. Перед установкой необходимо учитывать угол ролика на державке. Изменение наклона при установке приводит к изменению рисунка рифления. Масса ролика составляет 0.004 кг.
