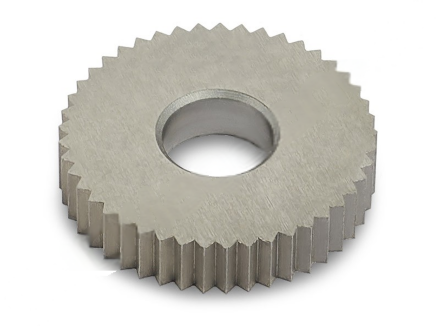

CHAA14.5-0.6 Ролик накатки прямого рифления

Ролик накатки прямого рифления CHAA14.5-0.6 относится к типу AA. Он подходит для получения рифления RAA30° при установке на однороликовую державку, которая может быть правой или левой. На двухроликовой державке этот ролик применяется для получения сетчатого профиля RGE30°. Наружный диаметр ролика D составляет 14.5 мм, посадочный диаметр d — 5 мм. Шаг p равен 0.6 мм, угол профиля α° — 90 °, размер S — 3 мм. Эти параметры определяют выбор исполнения ролика под требуемый шаг и посадку державки. При установке необходимо учитывать угол ролика на державке. Изменение наклона ролика изменяет рисунок рифления, поэтому положение выбирают с учётом требуемого профиля. Масса ролика составляет 0.004 кг.
