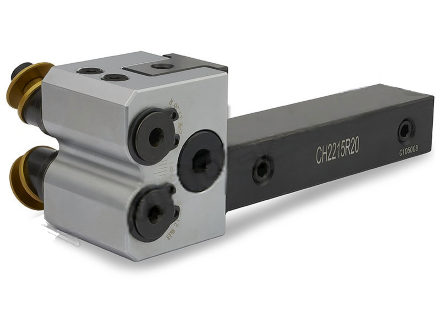

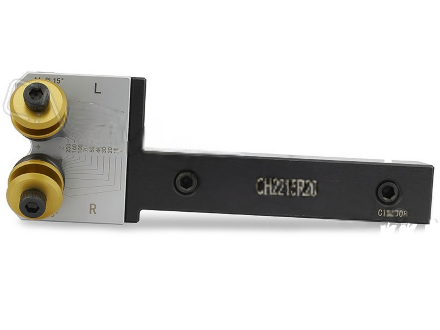

CH2215R20 державка для накатки сетчатого рифления

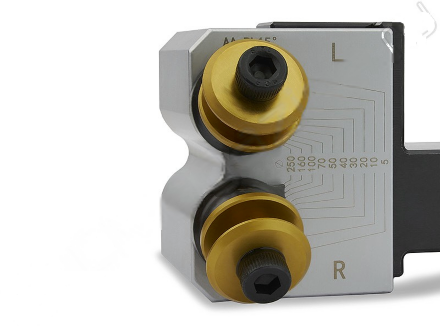

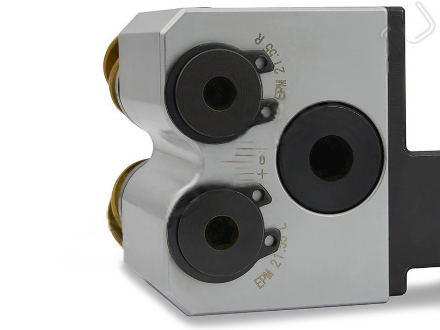

Державка CH2215R20 CNCM используется для накатки перекрестного рифления на цилиндрической поверхности методом резания с образованием стружки. Модульная головка поворачивается для правой и левой обработки, а угол резания регулируется в зависимости от диаметра заготовки. Такой способ не создает больших нагрузок на поверхность и подходит для прецизионного оборудования и автоматов продольного точения. Инструмент рассчитан на получение профилей RGE30°, RGE45° и RGE60°. Для RGE30° применяются два ролика AA21.5, для RGE45° — ролики BR15°21.5 и BL15°21.5, для RGE60° — BR30°21.5 и BL30°21.5. Настройка выполняется по шкалам диаметра заготовки, высоты центров и положения головки. В соответствии с ГОСТ 21474-75 «Рифления прямые и сетчатое. Форма и основные размеры» высота профиля h для стали составляет 0,25–0,7 P, для цветных металлов — 0,25–0,5 P.
