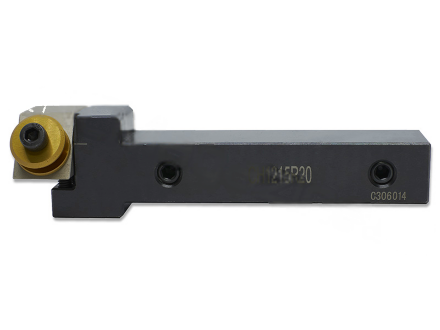

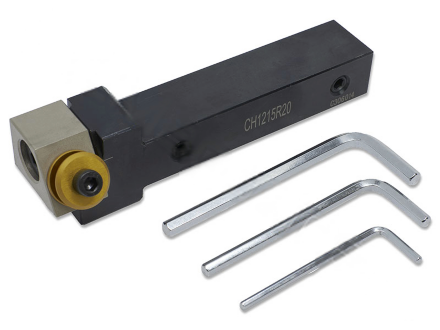

CH1215R20 державка для накатки рифления CNCM

Державка CNCM CH1215R20 предназначена для накатки рифления на поверхности вращения методом резания с образованием стружки. Инструмент применяется для прямого, левого или правого рифления RAA, RBL30° и RBR30°. Поворотная модульная режущая головка обеспечивает возможность правой и левой обработки. Режущая головка и держатель имеют функции тонкой настройки заднего угла и позиционирования. Шкала с рисками и винты на державке служат для регулировки положения оси ролика относительно оси заготовки. Инструмент устанавливают под прямым углом к заготовке; боковые риски на головке помогают настроить высоту центров. При накатке необходимо использовать смазочно-охлаждающую жидкость в большом объеме для удаления стружки. Для прямого рисунка рифления используются ролик BL30° для левого накатывания или BR30° для правого накатывания. Подходящие ролики: BR30°21.5, BL30°21.5 и AA21.5. Наружный диаметр ролика D — 21.5 мм. Размеры державки: A — 39 мм, B — 36 мм, C — 114 мм, H — 20 мм, L — 149 мм, S — 25 мм. Вес — 0.648 кг. Форма и основные размеры рифлений указаны в ГОСТ 21474-75 «Рифления прямые и сетчатое. Форма и основные размеры.»
