Описание и характеристики

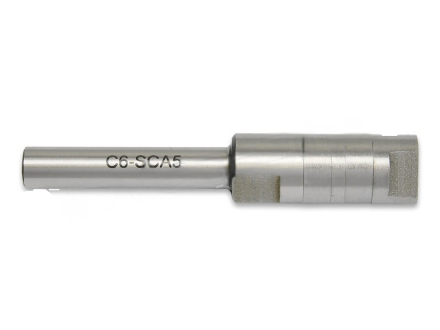

Фрезерный патрон CNCM C6-SCA5 относится к типу C-SCA и предназначен для дисковых фрез. Цилиндрический хвостовик имеет тип C6, а посадочный диаметр составляет 5 мм. Конструкция используется для центрирования и фиксации дисковой фрезы.
Крутящий момент передаётся при помощи шпонки. Затяжная гайка и шпонка входят в комплект. Диаметр D составляет 11 мм, диаметр d — 5 мм, длина L — 30 мм. Размеры L1, L2, L3 и L4 равны соответственно 60 мм, 8 мм, 12 мм и 10 мм; размер T — M4*0.7P. Вес патрона — 0.034 кг.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаC6
Серия конусаC
Вид патрона/оправкиC-SCA для дисковых фрез
Назначение патронаДля дисковых фрез
Наружный диаметр D, мм11
Посадочный диаметр d, мм5
Длина L, мм30
