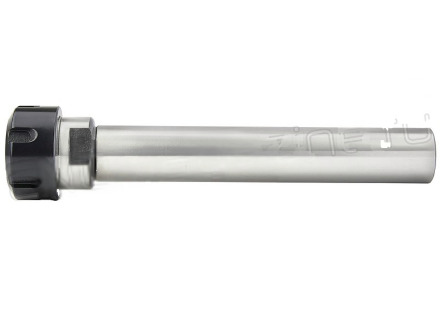

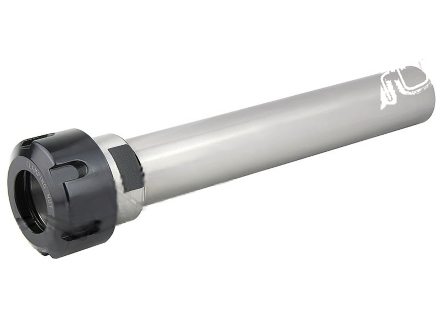

C40-ER40UM-100 цанговый патрон с гайкой UM

Фрезерный патрон C40-ER40UM-100 предназначен для фиксации фрез с прямым цилиндрическим хвостовиком без лыски. Зажим выполняется цангой ER40 и затяжной гайкой типа UM. Патрон рассчитан на цанги стандарта DIN 6499, поэтому при выборе исполнения учитывают совместимость инструмента с этим стандартом и конструкцией цанги. Патрон применяют при недостаточном доступе к зоне резания, при фрезеровании с большим вылетом инструмента и для фиксации фрез малого диаметра. Его можно закрепить на фрезерном или сверлильном станке в более крупный цанговый патрон, а также в осевой держатель инструмента на токарном станке. Тип хвостовика — C40, длина хвостовика L — 100 мм, вылет патрона — 51 мм, точность по биению — 0,005 мм. Диаметр D — 63 мм, размер L1 — 158 мм, масса — 1.244 кг.
