Описание и характеристики

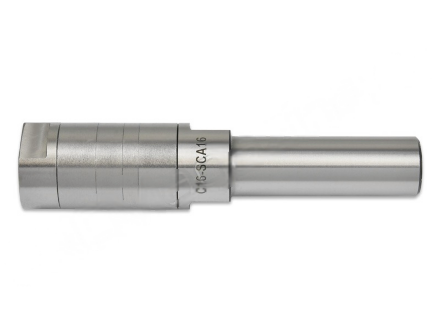

Фрезерный патрон C-SCA предназначен для центрирования и фиксации дисковых фрез. Крутящий момент передается при помощи шпонки, а затяжная гайка и шпонка входят в комплект.
В исполнении C16-SCA16 предусмотрены цилиндрический хвостовик C16 и посадочный диаметр 16 мм. Диаметр D составляет 23 мм, диаметр d — 16 мм, длина L — 50 мм. Размеры L1, L2, L3 и L4 равны 105.7, 9.7, 31.9 и 14.1 мм; резьба T — M16x1.0P. Масса патрона — 0.262 кг, габариты в упаковке — 11x3x3 см.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаC16
Серия конусаC
Вид патрона/оправкиC-SCA для дисковых фрез
Назначение патронаДля дисковых фрез
Наружный диаметр D, мм23
Посадочный диаметр d, мм16
Длина L, мм50
