Описание и характеристики

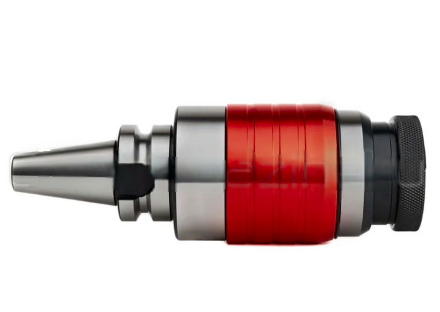

Компенсирующий плавающий патрон BT50-GT24-140L предназначен для нарезания резьбы метчиками. Компенсация на растяжение и сжатие защищает метчик от поломки при обработке и компенсирует небольшую разность между установленной подачей и шагом метчика, что улучшает качество резьбы.
Патрон имеет хвостовик BT50, посадочный диаметр резьбонарезной оснастки 30 мм, диаметр D 66 мм и длину L 140 мм. Используется резьбонарезная цанга GT24 с гайкой M24; диапазон зажима составляет M5-M30 мм. Быстросменные цанги GT и штревель приобретаются отдельно. Оснастка BT-GT применяется на сверлильных, токарных, фрезерных станках и станках с ЧПУ.
Технические характеристики
БрендCNCM
Тип оснасткиПатроны и оправки фрезерные
Тип хвостовикаBT50
Серия конусаBT
Типоразмер цангиGT24
Серия цангиGT
Вид патрона/оправкиBT-GT резьбонарезной
Назначение патронаРезьбонарезной
СтандартMAS403
РезьбаM5-M30 мм
Наружный диаметр D, мм66
Посадочный диаметр d, мм30
Длина L, мм140
