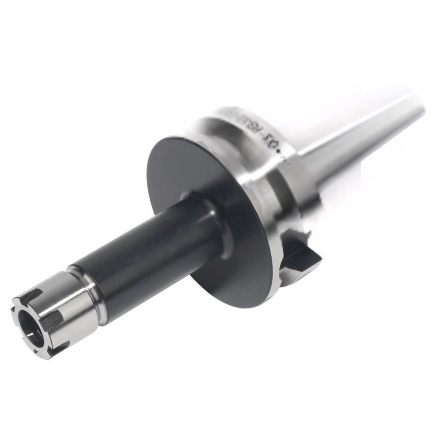

BT40-ER16M-150 патрон BT-ERM мини MAS 403

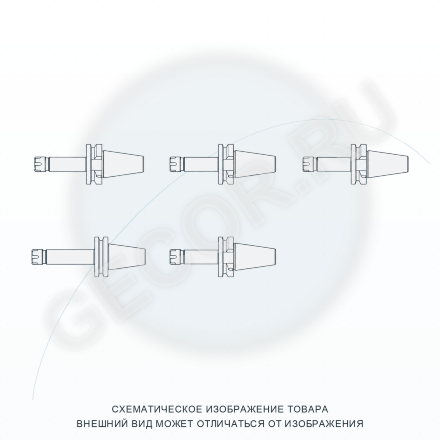

Цанговый патрон BT40-ER16M-150 типа BT-ERM предназначен для надежного центрирования и фиксации режущего инструмента. Оправки ER-mini применяются при ограниченном доступе к зоне резания, при обработке с большим вылетом и для закрепления инструмента небольшого диаметра. Уменьшенный диаметр зажимной гайки ER mini облегчает доступ к зоне резания. Патрон имеет хвостовик BT40, диаметр D 22 мм и длину L 150 мм. Диапазон зажима составляет 1–10 мм, вид цанги — ER16. В комплект к патрону входит гайка для цанг ER16-M. Цанги ER16, ключ и штревель приобретаются отдельно и в комплект не входят. Для формы AD предусмотрена подача СОЖ через сквозное отверстие, для формы AD/B — через сквозное отверстие и фланец. В источнике указаны варианты балансировки: G6.3/15000 об/мин, G2.5/25000 об/мин или G6.3/12000 об/мин. Масса патрона — 1.306 кг.
