Описание и характеристики
Описание

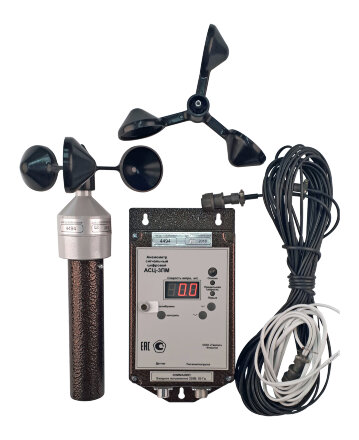

Анемометр АСЦ-3ПМ в металлическом корпусе, кабель 15 м предназначен для измерения скорости воздушного потока (ветра) и сигнализации при превышении измеренным параметром установленного значения.
Характеристики
| Диапазон измерений скорости воздушного потока, м/с | от 3,5 до 35 |
| Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока (V-измеряемая скорость, м/с), м/с | ±(0,5 + 0,04·V) |
| Диапазон задания порога срабатывания сигнализации | от 5 до 35 |
| Пределы допускаемой абсолютной погрешности срабатывания сигнализации (V-измеряемая скорость, м/с), м/с | ±(0,6 + 0,04·V) |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха от +18 до +22 °С в диапазоне рабочих температур, м/с / 10 °С | 0,2 |
| Период времени усреднения скорости ветрового потока, с | 120 |
| Напряжение питания: | |
| - переменного тока, В | 220 |
| - постоянного тока, В | от 10 до 30 |
| Степень защиты от пыли и влаги: | |
| - датчик | IP54 |
| - блок контроля | IP50 |
| Габаритные размеры, мм, не более: | |
| - блок контроля АСЦ-3ПП | 145×92×55 |
| - блок контроля АСЦ-3ПМ | 240×144×55 |
| - датчик скорости СДВ-2 | Ø190×288 |
| Масса, кг, не более: | |
| - блок контроля АСЦ-3ПП | 0,4 |
| - блок контроля АСЦ-3ПМ | 1,45 |
| - датчик скорости СДВ-2 | 0,5 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | |
| - для датчика | от -50 до +65 |
| - для блока контроля | от -40 до +55 |
| - относительная влажность воздуха, % | от 20 до 90 |
| - атмосферное давление, кПа | от 80 до 120 |
| Климатическое исполнение: | |
| - для датчика | УХЛ1 |
| - для блока контроля | УХЛ2.1 |
| Срок службы, лет, не менее | 10 |
Комплектация
- Датчик ДСВ-2
- Блок контроля
- Кабель питания
- Кабель датчика (длина соединительного кабеля датчика должна оговариваться в заказе)
- Крыльчатка
- Паспорт
- Руководство по эксплуатации
- Индивидуальная упаковка
