Описание

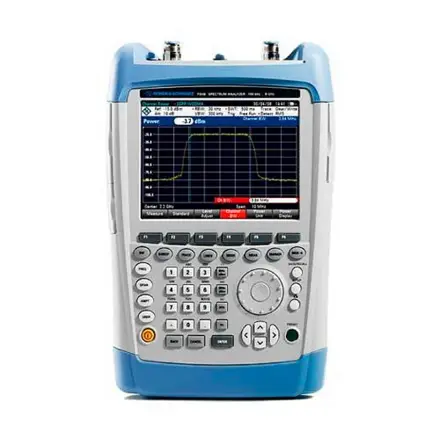

Анализатор спектра Rohde Schwarz FSH20 - портативный прибор, который может применяться для диагностики и монтажа передающих станций, антенн, питающих кабелей и другого оборудования в радиосфере или для лабораторных исследований. Оснащение GPS-приемником позволяет оперативно и удобно документировать процесс анализа.
ПРЕИМУЩЕСТВА АНАЛИЗАТОРА СПЕКТРА Rohde Schwarz FSH20
- Диапазон рабочих частот от 9 кГц до 20 ГГц
- Время бесперебойной работы не менее 4,5 ч
- Меню на 11 языках, в том числе, на русском
- Цветной VGA-дисплей с диагональю 6,5”
Данные интерфейсы позволяют управлять анализатором спектра дистанционно через ПК, а также подключить анализатор к внешним устройствам. Все это возможно сделать с помощью ПО InstrumentView, которое, кроме вышеуказанного, также обеспечивает сохранение отчетов исследований в форматах .pdf, .html или .rtf., позволяет распечатывать документацию, дистанционно контролировать сигналы через удаленный дисплей на ПК.
Функционал анализатора спектра FSH20, оснащение GPS-приемником и антенной позволяют получать информацию о распределении сигналов в зоне проведения исследования для анализа степени покрытия.
Возможность привязки геометки поможет вам оперативно создать отчет о проведенных исследованиях, а также наглядно определить на карте точное расположение объекта исследования. При этом информация может отображаться на картах Google, что очень удобно при проведении измерений в условиях сильных внешних помех.
С помощью встроенной функции картографирования вы легко сможете загрузить в прибор внешние карты и проводить исследование при отсутствии GPS-сигнала, при этом сохраняя данные о местоположении исследования.
Сами результаты анализа могут быть сохранены как в формате .csv - для дальнейшей обработки в Excel, так и в .kmz - для наложения карты в Google Earth.
Конструкция Rohde Schwarz FSH20 обладает продолговатой вертикальной формой, которая обеспечивает удобный доступ к основным функциональным клавишам. При этом необходимую функцию вы можете активировать нажатием клавиши “Enter”, расположенной в центре поворотного регулятора. Результаты исследования можно сохранить в памяти устройства, на SD-карте или внешнем USB-накопителе. Те настройки, которые внесены в прибор по умолчанию, могут быть отключены для снижения риска некорректных измерений. Наиболее востребованные вами измерения вы можете скооперировать в одном месте с помощью клавиши “User”. Функция снимка экрана служит для увеличения наглядности исследования.
Все результаты исследований отображаются на ярком экране диагональю 6.5”, степень подсветки которого настраивается в зависимости от актуальных условий освещения. Если работать приходится при ярких солнечных лучах, то можно активировать монохромный режим.
Характеристики
| Диапазон частот |
|---|
| от 9 кГц до 20ГГц |
| Точность воспроизведения частоты | 2,5 х 10-6
5 х 10-8 с GSP приемником R&S®HA-Z240
5 х 10-9 с источником опорной частоты R&S®FSH-Z114 |
| Максимальная полоса демодуляции | 20 МГц (при анализе сигналов LTE (опции FSH-K50/-К50Е/-К51/-К51Е)) |
Средний уровень собственных шумов
(DANL) | без предусилителя, полоса разрешения = 1 Гц (нормиров.) |
|---|
| на частоте 3.6 ГГц | <–138 дБмВт, –143 дБмВт (тип.) |
| на частоте 8 ГГц | - | <–136 дБмВт, –141 дБмВт (тип.) |
| на частоте 13.6 ГГц | - | - | < –136 дБмВт, –141 дБмВт (тип) |
| на частоте 20 ГГц | - | - | - | < –130 дБмВт, –135 дБмВт (тип) |
| с предусилителем, полоса разрешения = 1 Гц (нормиров.) |
| на частоте 3.6 ГГц | <–159 дБмВт, –163 дБмВт (тип.) |
| на частоте 8 ГГц | - | <–147 дБмВт, –150 дБмВт (тип.) |
| на частоте 13.6 ГГц | - | - | <–158 дБмВт, –162 дБмВт (тип.) |
| на частоте 20 ГГц | - | - | - | <–150 дБмВт, –155 дБмВт (тип.) |
| Точка пересечения третьего порядка |
от 300 МГц до 3,6 ГГц | >10 дБмВт, ном + 15 дБмВт |
|---|
| от 3,6 ГГц до 8 ГГц |
- | >3 дБмВт, ном + 10 дБмВт- |
| от 3,6 ГГц до 13,6 ГГц |
- | - | >3 дБмВт, ном + 15 дБмВт | >3 дБмВт, ном + 15 дБмВт |
| от 13,6 ГГц до 20 ГГц |
- | - | - | >3 дБмВт, ном + 10 дБмВт |
| Фазовый шум |
на частоте 500 МГц | - |
|---|
| при отстройке 30 кГц | < -95 дБн (1 Гц), ном. -105 дБн (1 Гц) |
| при отстройке 100 кГц | < -100 дБн (1 Гц), ном. -110 дБн (1 Гц) |
| при отстройке 1 МГц | < -120 дБн (1 Гц), ном. -127 дБн (1 Гц) |
| Детекторы | отсчетов, пиковый (макс./мин.), автопиковый, среднеквадратичный, квазипиковый (опция FSH-K43) |
|---|
| Погрешность измерения уровня |
10 МГц< f ≤ 3,6 ГГц | < 1 дБ, ном. 0,5 дБ |
|---|
| 3,6 ГГц < f ≤ 8 ГГц |
- | < 1,5дБ, ном. 0,5 дБ |
| 3,6 ГГц < f ≤ 13,6 ГГц |
- | - | < 1,5дБ, ном. 0,5 дБ |
| 13,6 ГГц < f ≤ 20 ГГц |
- | - | - | < 1,5дБ, ном. 0,5 дБ |
| Дисплей | 6,5” цветной ЖК-дисплей с VGA-разрешением |
|---|
| Время работы от батарей |
R&S®HA-Z204, 4 Ah | до 3 ч |
|---|
| (без следящего генератора) |
R&S®HA-Z206, 6 Ah | до 4,5 ч |
|---|
| Габаритные размеры (Ш×В×Г) | 194 мм × 300 мм × 69 мм (144 мм)) |
|---|
| Масса | 3 кг |
|---|
Комплектация
- Анализатор спектра Rohde & Schwarz FSH20
- Аккумуляторная литиево-ионная батарея (4 А•ч)
- USB-кабель
- Сетевой кабель (LAN)
- Адаптер питания
- Руководство по эксплуатации
- Индивидуальная упаковка
