Описание и характеристики
Описание
Связьприбор ТЧ-ПРО служит для проведения измерений параметров каналов тональной частоты (ТЧ) первичных сетей связи, коммутируемой телефонной сети общего пользования (ТфОП). ТЧ-ПРО обеспечивает создание нормированных электрических испытательных сигналов для тестирования каналов связи.

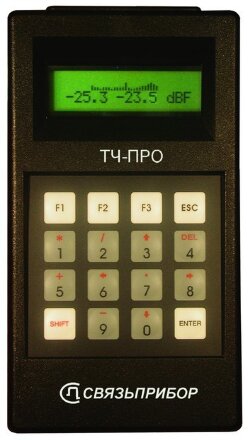

ПРЕИМУЩЕСТВА АНАЛИЗАТОРА КАНАЛА ТОНАЛЬНОЙ ЧАСТОТЫ ТЧ-ПРО
- Корпус из ударопрочного пластика
- Пленочная клавиатура
- Жидкокристаллический экран
- Небольшой размер
- Автономность работы
- Возможность использовать прибор в полевых условиях
Основными составными частями ТЧ-ПРО являются генераторный и измерительно-анализирующий блоки.
Генераторный блок обеспечивает следующие режимы генерации
- Режим генерации постоянного по частоте гармонического сигнала с постоянным уровнем - для измерений амплитудных характеристик канала связи, затухания сигнала
- Режим генерации многочастотного сигнала (согласно требованиям Рекомендаций серии "О" МСЭ-Т) - МЧС-генератор - для измерений относительной амплитудно-частотной характеристики (АЧХ)
В каждом режиме генерации номинальные уровни испытательных сигналов и номинальные значения частот гармонических испытательных сигналов задаются дискретно.
ОБЛАСТИ ПРИМЕНЕНИЯ ИЗМЕРИТЕЛЬНО-АНАЛИЗИРУЮЩЕГО БЛОКА
- Уровня сигнала
- Уровня невзвешенного шума
- Уровня псофометрического шума (МСЭ-Т O.41)
- АЧХ (МСЭ-Т, серия "О")
ТЧ-ПРО имеет симметричный относительно "сигнальной земли" генераторный выход и симметричный относительно "сигнальной земли" измерительный вход. Генератор прибора имеет выходной импеданс равный 600 Ом. Входной импеданс измерителя равен 600 Ом.
Прибор автоматически проводит анализ всех полученных результатов и выдает заключение.
Характеристики
| Наименование | Параметр | Значение |
Автономные измерения Универсальный вольтметр (с датчиком температуры), |
диапазон измеряемых параметров, В | 0 ÷ 100 |
| точность, В | 1,0 | |
| Переходное влияние | диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 0,5 | |
| частоты, Гц | 800,1000,1020,1200 | |
| точность, % | 0,5 | |
| выходной уровень, дБм | -10, -5, 0, +3 | |
| Рабочее затухание | диапазон измеряемых параметров, дБ | 0 ÷ -60 |
| точность, дБ | 0,2 | |
| частоты, Гц | 800,1000,1020,1200 | |
| точность, % | 0,5 | |
| выходной уровень, дБм | -10, -5, 0, +3 | |
| Амплитудно-частотная характеристика | диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 0,5 | |
| Псофометрический и невзвешенный шум | диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 1,0 | |
| Измерения в паре (приемник) Измеритель уровня |
диапазон измеряемых параметров, дБ | 0 ÷ -100 |
| точность, дБ | 0,2 | |
| Спектр сигнала (АЧХ) | диапазон измеряемых параметров, дБ | 0 ÷ -100 |
| точность, дБ | 0,2 | |
| Псофометрический и невзвешенный шум | диапазон измеряемых параметров, дБ | 0 ÷ -80 |
| точность, дБ | 1,0 | |
Измерения в паре (генератор) |
выходной уровень, дБм | -10, -5, 0, +3 |
| искажения | не более 0,5 % | |
| Многочастотный сигнал | выходной уровень, дБм | -10, -5, 0, +3 |
Комплектация
- Прибор ТЧ-ПРО
- Комплект измерительных проводов
- Аккумуляторные батареи типа АА 4 шт
- Руководство по эксплуатации
- Индивидуальная упаковка
