Описание и характеристики
Изготовитель: GUIDE (КНР).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Отличительные особенности:
- Матрица детектора в пикселях: 256*192, частота кадров 30 Гц, чувствительность 45 мК.
- 5 режимов фокусировки, встроенная камера 5 МП.
- По заказу возможно расширить диапазон температуры до 2000 °C (без поверки).
- Пыле- водонепроницаемый с ударопрочным корпусом, класс защиты IP54.
- Wi-Fi и Bluetooth для передачи данных, внутренняя память 64 ГБ и возможность использования съёмных SD-карт от 64 ГБ до 256 ГБ. Встроенный Wi-Fi позволяет передавать изображения в облако для удалённого анализа и мгновенной загрузки термограмм.
- Лазерный указатель для нацеливания и светодиодный фонарь для подсветки цели в тёмных условиях
- Возможность добавления текстовых заметок к термограммам и фотографиям, возможность записи аудио-заметок.
- Компас и GPS для привязки координат к термограммам.
- ПО - возможно обновление онлайн.
-
Метрологическая информация.
Назначение средства измерений.
Тепловизоры инфракрасные Guide H (далее по тексту – тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание средства измерений
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные Guide H изготавливаются в следующих моделях: H2, H3, H3+, H4, H6. Модели тепловизоров отличаются друг от друга по техническим и метрологическим характеристикам, а также по функциональным возможностям.

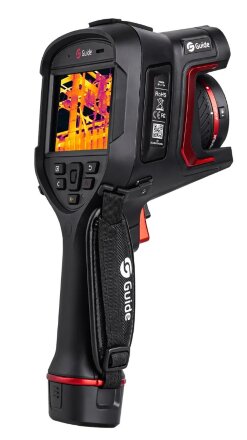

Тепловизоры инфракрасные Guide H конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, камера видимого света, лазерный целеуказатель, фонарь и кнопки управления. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены слоты карты памяти и сим-карты, а также интерфейс USB (Тип C). Внутреннее программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта и т. д. Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту или при помощи беспроводной связи WiFi и Bluetooth (только для устройств с операционной системой на базе Андроид).
Матрица детектора в пикселях.
Как у цифровых камер, детектор тепловизора фиксирует точки на изображении (пиксели), которые упорядочиваются в виде термограммы в так называемой сенсорной матрице. Сенсорная матрица размером 160 x 120 пикселей фиксирует 19 200 пикселей, что соответствует 19 200 отдельным измеренным значениям температуры. Тепловизор с детектором 320 x 240 пикселей (= 76 800 пикселей), таким образом, позволяет получить в четыре раза больше измеренных значений, чем тепловизор с детектором 160 x 120 пикселей.
