Описание и характеристики
Изготовитель: ООО "Метротест" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений:

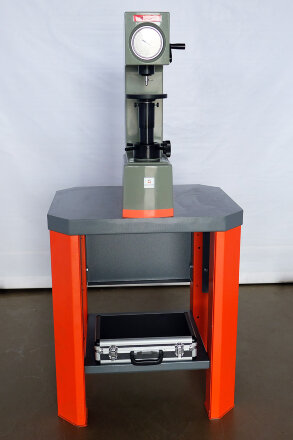

Твердомеры ИТР (далее – твердомеры) предназначены для измерений твёрдости металлов и сплавов по методам Роквелла и Супер-Роквелла (основное назначение согласно Госреестру СИ РФ, измерение проводится в соответствии с ГОСТ 9013-59, ГОСТ 22975-78 ), а также для пластмасс (измерение проводится в соответствии с ГОСТ 24622-91), клеёной фанеры, прессованной древесины, графита и защитных покрытий.
Описание средства измерений:
Метод Роквелла позволяет определять твёрдость образцов и деталей из чёрных металлов до и после термической обработки, наплавленных слоев, упрочняющих покрытий. Твердомер по методу Роквелла обеспечивает испытания на твёрдость в диапазоне воспроизводимых нагрузок от 60 до 150 кгс с применением двух типов инденторов (наконечника алмазного и наконечника шарикового), что даёт возможность получения значений твёрдости по шести шкалам Роквелла: НRА, НRВ, НRС, НRD, НRF, НRG.
Метод Супер-Роквелла позволяет определять твёрдость при малых нагрузках мелких деталей из металлов и сплавов, листового металла, наплавленных слоев, упрочняющих покрытий. Твердомер по методу Супер-Роквелла обеспечивает испытания на твёрдость в диапазоне воспроизводимых нагрузок от 15 до 45 кгс с применением двух типов инденторов (наконечника алмазного и наконечника шарикового), что даёт возможность получения значений твёрдости по шести шкалам твёрдости Супер-Роквелла: НR15N, НR30N, НR45N, НR15T, НR30T, НR45T.
При использовании специальных инденторов (наконечников шариковых различного диаметра) возможно определение твёрдости цветных сплавов, пластмасс, графитов и металлографитов, фанеры, прессованной древесины и других материалов по шкалам Роквелла: HRE, НRH, НRК, НRR, НRL, НRМ, НRР, НRS, НRV), по шкалам Супер-Роквелла: HR15W, HR30W, HR45W, HR15X, HR30X, HR45X, HR15Y, HR30Y, HR45Y.
Принцип действия твердомеров основан на внедрении индентора особой формы и твёрдости в поверхность образцов с регламентированной нагрузкой и определении размеров полученного отпечатка (визуально или с помощью программного обеспечения) с последующим расчетом твёрдости по выбранному методу.
Отличительные особенности измерений твёрдости прибором ИТР:
В стандартном исполнении твердомер выпускается с ручным управлением и аналоговым отсчётным устройством. Твердомеры могут быть оснащены электромеханическим приводом нагружения образца, тензодатчиком определения усилия нагружения на образец, контроллером с программным обеспечением для осуществления автоматического проведения испытаний (автоматический контроль с обратной связью за усилием нагружения) и расчета твердости образца. Измеряемые параметры обрабатываются компьютером (микропроцессором) и выводятся на экран монитора (дисплей твердомера).
Система управления и обработки результатов испытания твердомеров имеет ряд служебных функций, позволяющих потребителю использовать дополнительные устройства и приборы (окулярные микрометры, окулярные камеры, микропринтеры, ПК, электромеханический привод и др.) для расширения круга решаемых практических задач.
Твердомеры выпускаются в нескольких модификациях, различающихся способом измерений твёрдости, реализуемыми усилиями нагружения, способом управления, видом отсчётного устройства, наличием внешних подключаемых устройств, габаритными размерами, массой:
Структура обозначения модификаций: ИТР-ХХ/ХХХ-YZWПК, где: ИТР – Испытательный Твердомер Роквелл; ХХ/ХХХ – наименьшее/наибольшее предельное усилие нагружения, выбранное из ряда 147,1 Н, 441,3 Н, 588 Н, 1471 Н; Y – способ нагружения, снятия нагрузки и переключения револьверной головки (М - ручное, А - автоматическое); Z – микропроцессорный блок обработки и сбора данных испытания (М); W – внешние подключаемые устройства (Ф - фотосенсорная приставка, Ж - жидкокристаллическая окулярная приставка); ПК – персональный компьютер, служащий для обработки данных, полученных с твердомера.
