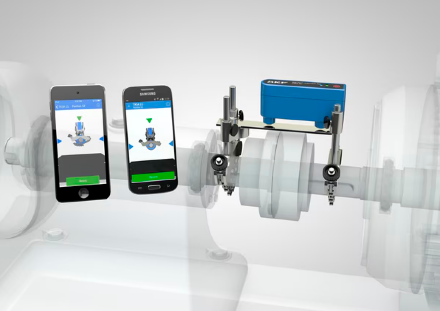

Прибор выверки соосности валов SKF TKSA 11

Обозначение: TKSA 11 SKF
Вес кг: 2,12
Размер (dxDxh) мм:
Бренд: SKF


SKF TKSA 11 — компактный прибор начального уровня для выверки соосности валов с управлением через смартфон или планшет. Инструмент ориентирован на базовые задачи центровки и быстрый контроль состояния узлов при обходах оборудования.

В основе TKSA 11 используются индуктивные бесконтактные датчики положения, что позволяет получать стабильные результаты измерений без влияния яркого внешнего освещения и люфтов в механических соединениях. Прибор обеспечивает измерение расстояния между кронштейнами до 185 мм и поддерживает центровку валов диаметром от 20 до 160 мм, что делает его удобным для типовых электродвигателей, насосов, вентиляторов и другой вращающейся техники малого и среднего размера.

Работа осуществляется через бесплатное приложение SKF Shaft Alignment Tool TKSA 11, установленное на смартфон или планшет (Android/iOS). Приложение шаг за шагом проводит оператора через процесс центровки: ввод габаритных размеров машины, измерение по позициям 9–12–3 часов, расчет смещений и угловых ошибок, а также подсказки по регулировке высоты и отклонению от горизонтали. По окончании измерений автоматически формируется отчет в формате PDF, который можно сохранить или отправить по электронной почте и в облачные сервисы для документации и анализа.

TKSA 11 питается от встроенного литий-полимерного аккумулятора, обеспечивающего до 18 часов непрерывной работы, и заряжается через стандартный кабель Micro USB от сетевого адаптера 5 В. В стандартный комплект входят измерительный блок с двумя индуктивными датчиками, два V-образных кронштейна с цепями для крепления на валы, магнитный держатель направляющей штанги, зарядный кабель и прочный транспортировочный кейс SKF, рассчитанный на эксплуатацию в цеховых условиях. Благодаря простоте интерфейса и автоматизированной отчетности TKSA 11 позволяет существенно сократить время настройки агрегатов и снизить риск повреждения подшипников, муфт и упругих вставок из за несоосности.



Диапазон диаметров валов 20–160 мм (0,8–6,3 дюйма)
Расстояние между измерительными блоками 0–185 мм между кронштейнами (до 200 мм с референс штангами)
Тип датчиков 2 индуктивных бесконтактных датчика + инклинометр ±0,5°
Метод измерения 3 позиции измерения на 9–12–3 часов
Погрешность измерения <2%
Коммуникация Bluetooth 4.0 Low Energy между прибором и мобильным устройством
Тип лазера Отсутствует, измерение по индуктивным датчикам (без оптического луча)
Диапазон рабочих температур 0…45 °C
Время автономной работы До 18 часов от встроенного LiPo аккумулятора
Тип аккумулятора Перезаряжаемый литий полимерный (LiPo)
Зарядка Micro USB – USB кабель, совместим с стандартными 5 В USB зарядными устройствами
Степень защиты IP54 (защита от пыли и брызг)
Материал корпуса Пластик PC/ABS
Совместимые устройства Смартфоны и планшеты Android/iOS с поддержкой Bluetooth 4.0 LE
Программное обеспечение Мобильное приложение SKF TKSA 11 App с демонстрационным режимом
Автоматические отчеты Формирование PDF отчетов с результатами выверки
Комплект поставки Измерительный блок TKSA 11, 2 V кронштейна с цепями, магнитный держатель, монтажные штанги, зарядный кабель, транспортировочный кейс
Масса комплекта Около 2,1 кг
