Описание и характеристики
Описание

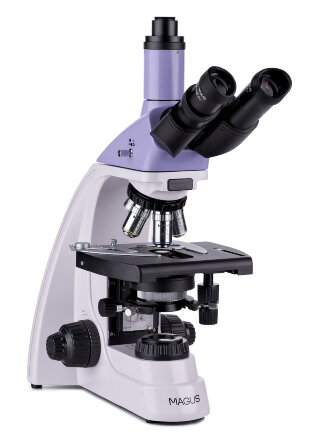

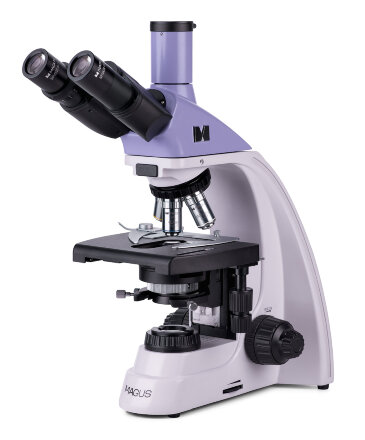

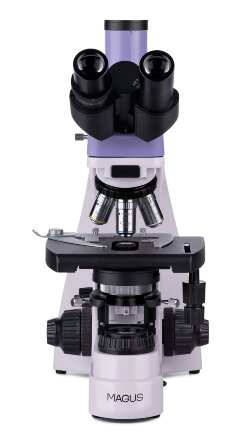

Биологический микроскоп MAGUS Bio 250TL с «бесконечной» планахроматической оптикой и светодиодной подсветкой разработан специально для использования в лабораториях, научно-исследовательских институтах и на кафедрах вузов. С его помощью проводятся исследования полупрозрачных и прозрачных биологических образцов (мазков и тонких срезов). Микроскоп является светлопольным, но при установке дополнительных аксессуаров позволит также вести исследования в темном поле, поляризованном свете и с использованием фазового контраста.

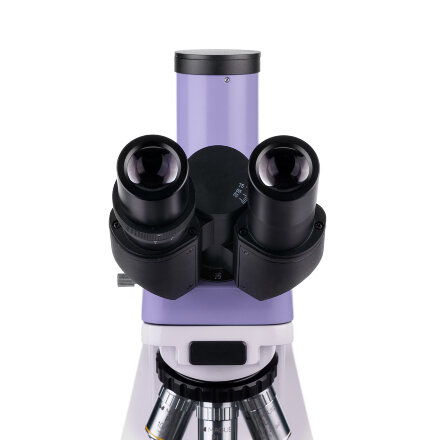

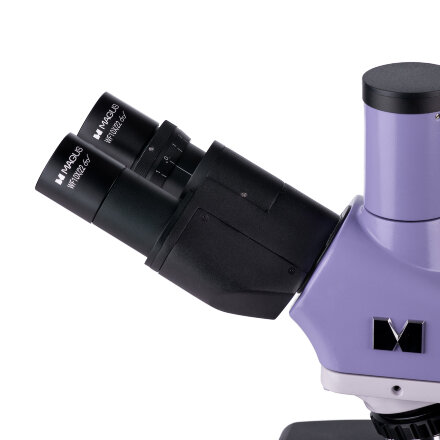

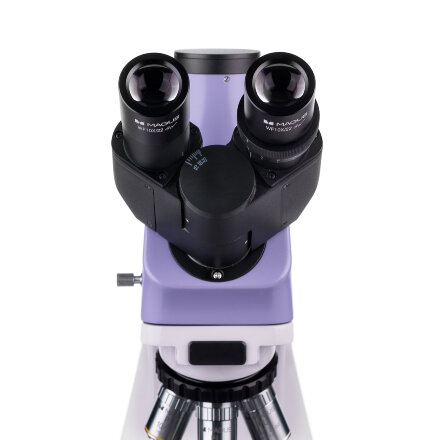

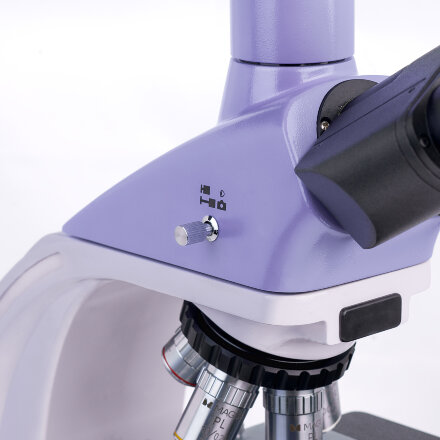

Тринокулярная насадка – это возможность выводить изображение с микроскопа на внешний экран, используя цифровую камеру (камера не входит в базовую комплектацию). Для ее установки используется отдельный визуальный канал – он расположен вертикально. Визуальную часть насадки можно адаптировать под рост наблюдателя, так как окулярные тубусы вращаются на 360°. Также есть настройка под особенности зрения – на левом тубусе размещено кольцо диоптрийной подвижки.

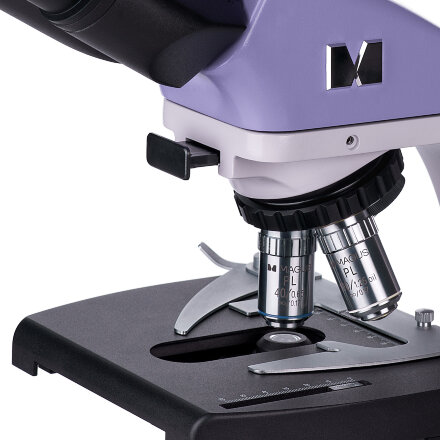

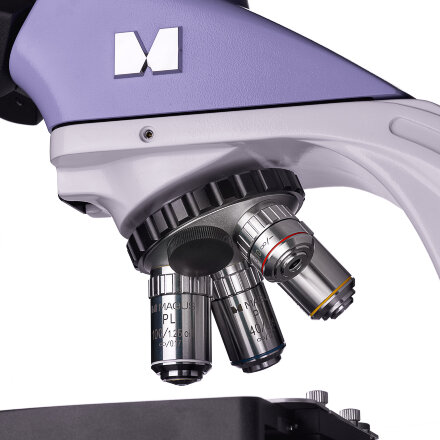

В комплектацию включены 4 объектива, в револьверном устройстве доступно 5 гнезд для их установки. Одно гнездо может быть задействовано для установки дополнительного объектива. Развернутый «от наблюдателя» револьвер обеспечивает комфортный обзор – хорошо видно объектив, введенный в ход лучей. Над предметным столиком остается свободное пространство.
Исследования в базовой комплектации ведутся в диапазоне от 40 до 1000 крат. Для повышения верхнего предела используются опциональные окуляры.
Осветитель находится в нижней части микроскопа. Это светодиод мощностью 3 Вт с ресурсом работы 50 000 часов. Светодиодное освещение не изменяет цветовую температуру при изменении яркости, что обеспечивает постоянство условий наблюдения. Осветитель работает от сети переменного тока.

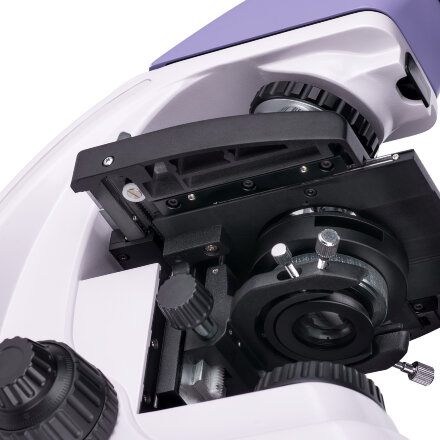

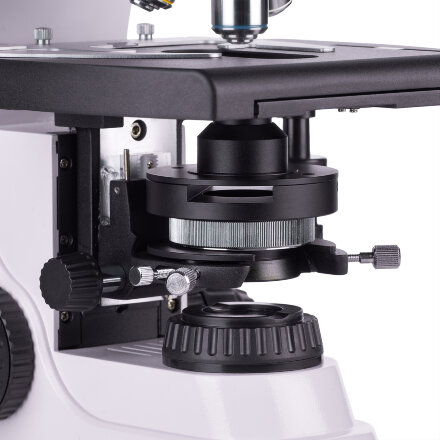

Микроскоп предусматривает настройку освещения по Кёлеру: конденсор Аббе перемещается по вертикали и может быть отцентрирован, есть обе диафрагмы – апертурная и полевая. Также конструкция конденсора позволяет использовать слайдеры для разных методов наблюдений – темного поля и фазового контраста. Они устанавливаются в отдельный слот, смена метода происходит быстро и без усилий.

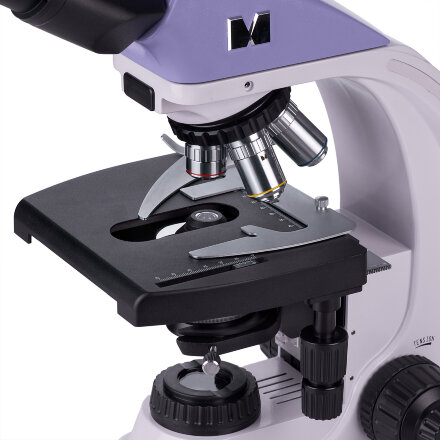

Предметный столик дополнен препаратоводителем, который отвечает за перемещение образца. При необходимости препаратоводитель можно снять. Благодаря отсутствую выдвижной рейки столик более удобен в работе, чем стандартный.

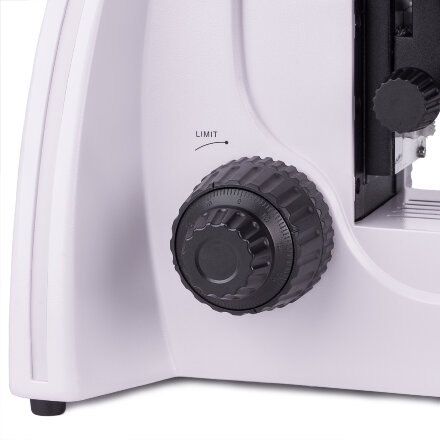

В нижней части корпуса микроскопа находятся коаксиальные рукоятки фокусировки – грубой и тонкой. Такое расположение повышает комфорт длительной работы, так как руки можно свободно положить на стол, а не держать на весу. Настройка жесткости хода и блокировка грубой фокусировки – еще две полезные функции при настройке резкости.
Дооснастить микроскоп MAGUS Bio 250TL можно следующими опциональными аксессуарами: объективами, окулярами, устройствами для наблюдений в поляризованном свете, с использованием методов фазового контраста и темного поля, калибровочными слайдами, цифровыми камерами.
ПРЕИМУЩЕСТВА МИКРОСКОПА MAGUS Bio 250TL
- Насадка-тринокуляр с вращением окулярных тубусов на 360° и вертикальным каналом визуализации для установки цифровой камеры
- Диоптрийная подвижка на левом тубусе, револьверное устройство с 5 гнездами
- 3-ваттный светодиодный осветитель проходящего света с регулировкой яркости
- Конденсор Аббе с возможностью центровки и регулировки по вертикали, апертурная и полевая диафрагмы для настройки освещения про методу Кёлера
- Специальный слот в конденсоре для установки слайдеров темного поля и фазового контраста
- Возможность грубой и тонкой настройки резкости, блокировка и регулировка жесткости хода для грубой фокусировки
- Поддержка установки дополнительных аксессуаров
Характеристики
| Размер упаковки (ДxШxВ) | 43x27x63 см |
| Вес в упаковке | 10.5 кг |
| Тип | биологические, световые/оптические |
| Тип насадки | тринокулярная |
| Насадка | Gemel (Зидентопф с вращением тубусов на 360°) |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 40 — 1000 |
| Увеличение, крат (опционально) | 40–1200/1250/1500/1600/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (масляный); парфокальная высота 45 мм (*опция: 20х/0,40; 60хs/0,80) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20х); 0,46 (60хs) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 180x150 |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Характеристики предметного столика | двухкоординатный механический, без выдвижной рейки |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | светодиодная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | светодиод 3 Вт |
| Светофильтры | есть |
| Диапазон рабочих температур, °С | 5...+35 |
| Возможность подключения другого оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | нижняя |
| Метод исследования | светлое поле |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Вес, кг | 8 |
| Габариты, мм | 200x436x400 |

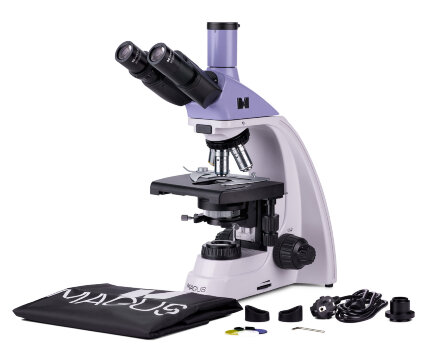

Комплектация
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
- Конденсор Аббе
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,10
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный)
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный)
- Окуляр 10x/22 мм с удаленным зрачком 2 шт
- Наглазник на окуляр 2 шт
- Светофильтр 4 шт
- Переходник под крепление C-mount для работы с камерой
- Флакон с иммерсионным маслом
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Руководство по эксплуатации
- Индивидуальная упаковка
