Описание и характеристики
Описание

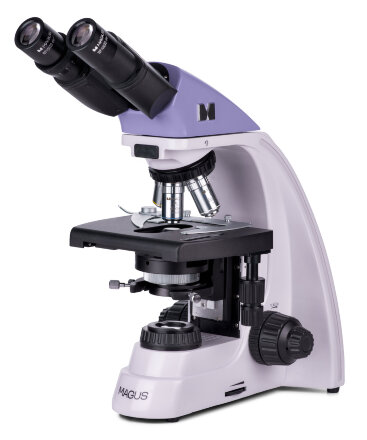

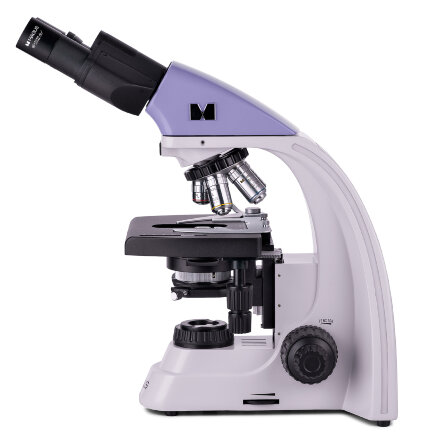

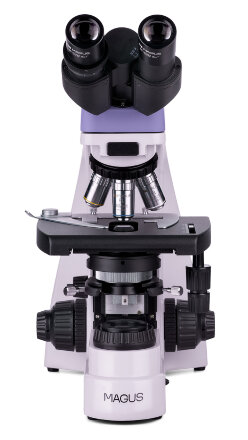

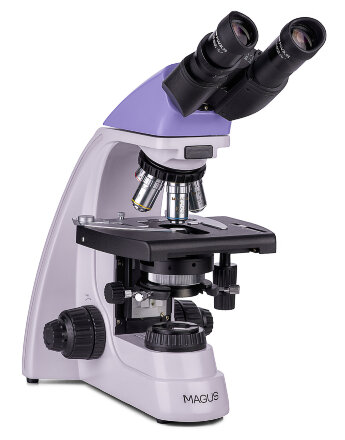

MAGUS Bio 250BL – микроскоп, предназначенный для изучения биологических образцов в проходящем свете. Планахроматическая оптика передает четкое изображение с минимумом искажений, светодиод проходящего света обеспечивает равномерное освещение без изменения цветовой температуры, а возможность установки дополнительных аксессуаров делает микроскоп более гибким в настройке под решение разных задач. Микроскоп отлично подойдет для лабораторной и научно-исследовательской работы или обучения.

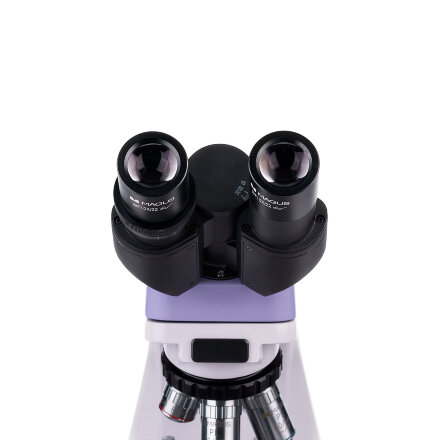

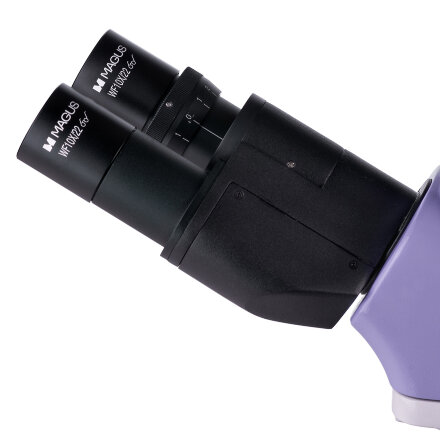

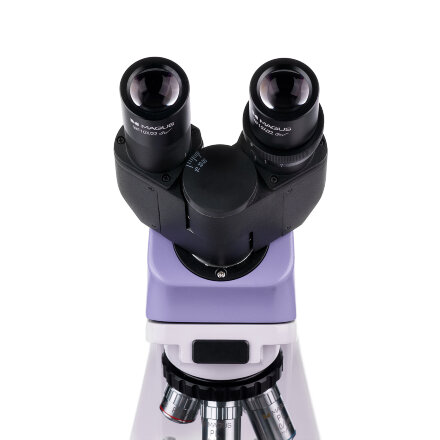

Микроскоп оснащен бинокулярной насадкой с вращающимися на 360° тубусами. Такая конструкция помогает быстро и без усилий адаптировать высоту выноса зрачка под рост наблюдателя. Для компенсации разницы в остроте зрения на глазах на левом окулярном тубусе находится кольцо диоптрийной подвижки. Цифровая камера устанавливается на место штатного окуляра (камера не входит в базовую комплектацию).

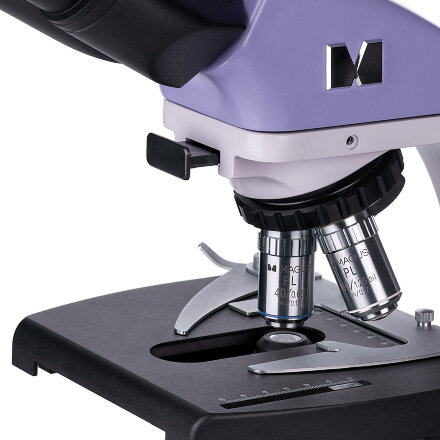

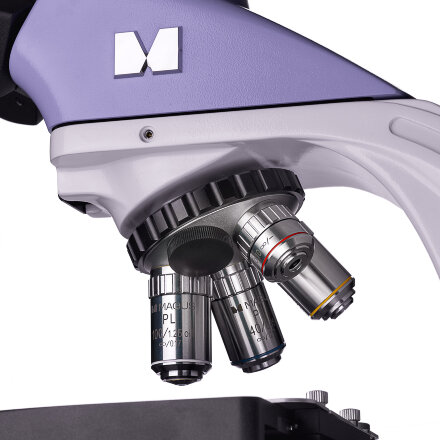

Так как револьверное устройство повернуто «от наблюдателя», при работе хорошо виден рабочий объектив, а место над столиком свободно. Возможна одновременная установка сразу 5 объективов: так как в комплект включены 4 объектива, остается гнездо для одного дополнительного. Все совместимые с этой моделью объективы являются планахроматами, рассчитанными на бесконечность. Они обеспечивают получение максимально четкого изображения по всему полю зрения.
Оптика обеспечивает приближение в диапазоне от 40 до 1000 крат. Если использовать дополнительные окуляры, верхний предел можно повысить.
Для освещения образцов применяется 3-ваттный светодиод, яркость которого регулируется. При изменении яркости не происходит изменения цветовой температуры, что обеспечивает постоянство условий освещения. Питание подсветки осуществляется от сети. Срок службы светодиода составляет 50 000 часов.

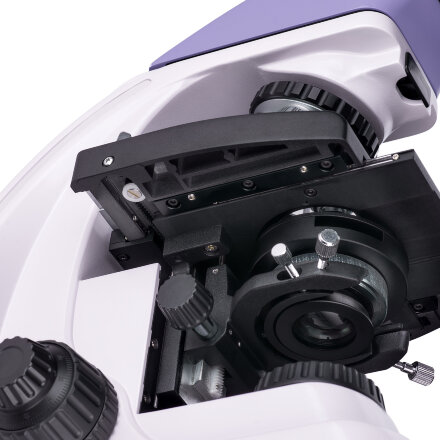

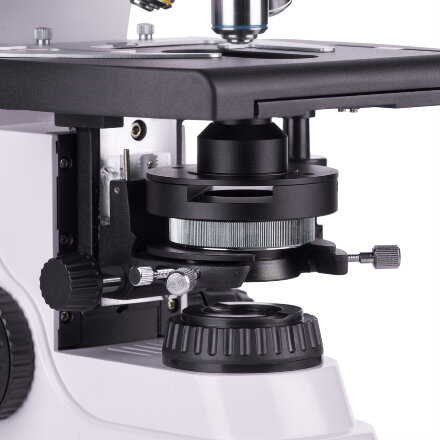

Регулировка положения конденсора Аббе возможна как по горизонтали (центровка), так и по вертикали (изменение высоты). В дополнение к апертурной диафрагме в конструкции присутствует и полевая диафрагма. Все вместе позволяет использовать метод Кёлера для получения более яркого и информативного изображения поля зрения.
Еще одна особенность системы освещения – возможность использования слайдеров. Они устанавливаются в отдельный слот конденсора и позволяют быстро менять метод исследования. Можно использовать фазовый или темнопольный слайдер.

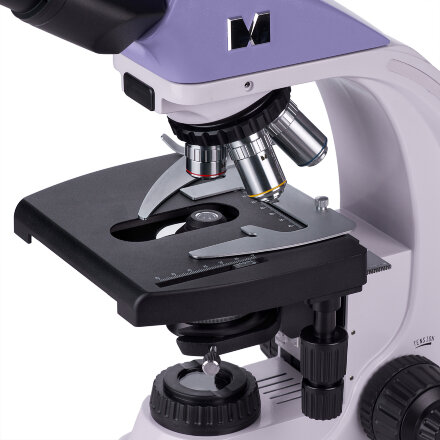

Так как у предметного столика нет выдвижной рейки, он обеспечивает больший комфорт при работе с образцом. Также удобно, что препаратоводитель, используемый для перемещения препарата, может быть снят – это полезно при ручном сканировании.

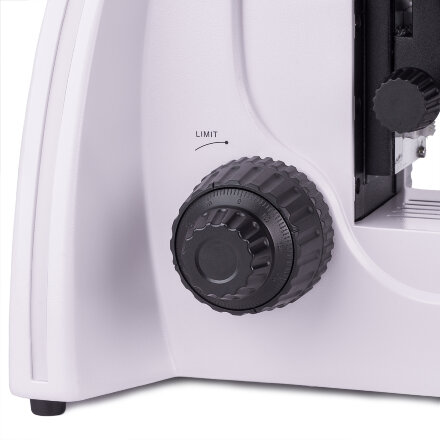

Наводку на резкость выполняют вращением коаксиальных рукояток фокусировки. Доступна как грубая, так и тонкая регулировки. Механизм регулировки жесткости позволяет сделать ход грубой фокусировки более отзывчивым и удобным, также есть блокиратор хода грубой фокусировки. Конструкция механизма фокусировки хорошо продумана для повышения эргономики работы: рукоятки коаксиальные и расположены по обеим сторонам корпуса. Во время настройки резкости руки не нужно держать на весу, так как рукоятки находятся в нижней части микроскопа.
В широкой линейке аксессуаров, разработанной специально для использования с микроскопом MAGUS Bio 250BL, представлены: объективы, окуляры, калибровочные слайды, цифровые камеры, а также устройства для наблюдений в темном поле, с использованием фазового контраста и поляризованного света.
ПРЕИМУЩЕСТВА МИКРОСКОПА MAGUS Bio 250BL
- Бинокулярная визуальная насадка, в которую можно устанавливать цифровую камеру (на место штатного окуляра)
- Окулярные тубусы с вращением на 360°, диоптрийная подвижка на левом тубусе
- Объективы-планахроматы с корректировкой на бесконечность
- Револьверное устройство, вмещающее 5 объективов
- Наблюдения в проходящем свете с использованием 3-ваттного светодиода
- Центрируемый и регулируемый по высоте конденсор Аббе с апертурной диафрагмой, полевая диафрагма, слот для установки фазового или темнопольного слайдера
- Широкая линейка совместимых аксессуаров
Характеристики
| Размер упаковки (ДxШxВ) | 43x27x63 см |
| Вес в упаковке | 10 кг |
| Тип | биологические, световые/оптические |
| Тип насадки | бинокулярная |
| Насадка | Gemel (Зидентопф с вращением тубусов на 360°) |
| Угол наклона окулярной насадки | 30° |
| Диапазон увеличения, крат | 40 — 1000 |
| Увеличение, крат (опционально) | 40–1200/1250/1500/1600/2000/2500 |
| Диаметр окулярной трубки, мм | 30 |
| Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) |
| Объективы | планахроматические, скорректированные на бесконечность: 4x/0,10; 10x/0,25; 40xs/0,65; 100xs/1,25 (масляный); парфокальная высота 45 мм (*опция: 20х/0,40; 60хs/0,80) |
| Револьверное устройство | на 5 объективов |
| Рабочее расстояние, мм | 21 (4x); 5 (10x); 0,66 (40xs); 0,36 (100xs); 8,8 (20х); 0,46 (60хs) |
| Межзрачковое расстояние, мм | 48 — 75 |
| Предметный столик, мм | 180x150 |
| Диапазон перемещения предметного столика, мм | 75/50 |
| Характеристики предметного столика | двухкоординатный механический, без выдвижной рейки |
| Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) |
| Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» |
| Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая |
| Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) |
| Подсветка | светодиодная |
| Регулировка яркости | ✓ |
| Источник питания | 220±22 В, 50 Гц, сеть переменного тока |
| Тип лампы подсветки | светодиод 3 Вт |
| Светофильтры | есть |
| Диапазон рабочих температур, °С | 5...+35 |
| Возможность подключения другого оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор) |
| Уровень пользователя | для опытных, для профессионалов |
| Уровень сложности сборки и настройки | сложно |
| Назначение | лабораторные/медицинские |
| Расположение подсветки | нижняя |
| Метод исследования | светлое поле |
| Чехол/кейс/сумка в комплекте | чехол пылезащитный |
| Вес, кг | 8 |
| Габариты, мм | 200x436x400 |

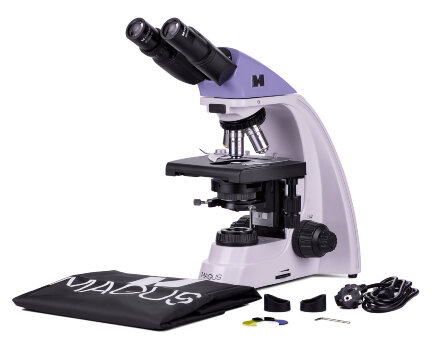

Комплектация
- Штатив со встроенным источником электропитания, источником проходящего света, механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов
- Конденсор Аббе
- Бинокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: 4x/0,10
- Объектив-планахромат, рассчитанный на бесконечность: 10x/0,25
- Объектив-планахромат, рассчитанный на бесконечность: 40x/0,65 (подпружиненный)
- Объектив-планахромат, рассчитанный на бесконечность: 100x/1,25 ми (подпружиненный)
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Наглазник на окуляр 2 шт
- Светофильтр 4 шт
- Флакон с иммерсионным маслом
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Руководство по эксплуатации
- Индивидуальная упаковка
