Описание

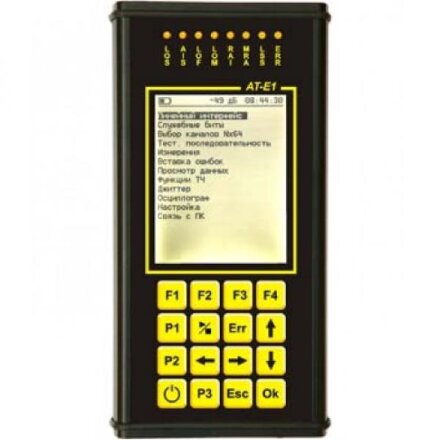

Тестер интерфейса AT-E1 предназначен для проведения анализа сигналов на выходах оборудования цифровых систем передачи E1, а также на симметричных кабелях связи, используемых этими системами. Прибор рекомендуется применять при строительстве, установке, эксплуатации и ремонте систем, использующих интерфейс со скоростью передачи 2048 кбит/c (рекомендация МСЭ-Т G.704).
ПРЕИМУЩЕСТВА АНАЛИЗАТОРА AT-E1
- Большой экран 320 x 240 с яркой подсветкой (диагональ 10 см)
- Связь с компьютером через интерфейс USB
- Ударопрочный влагостойкий алюминиевый корпус
ОБЛАСТИ ПРИМЕНЕНИЯ
- Счет числа ошибок в структурированном и неструктурированном потоках, вычисление коэффициентов ошибок
- Обнаружение и индикацию аварийных состояний
- Генерацию тестовых сигналов, имитацию аварий и вставку ошибок
- Измерение частоты и уровня входного сигнала
- Отображение формы сигнала
- Функции прослушивания и вставки речевого сигнала в произвольный канальный интервал
- Измерение и генерацию фазового дрожания (джиттера)
- Возможность анализа потока с перерывом и без перерыва связи
- Измерения параметров в соответствии с нормами приказа Минсвязи РФ №92 от 10.08.96
Прибор AT-E1 функционально состоит из передатчика, приёмника и комплекта измерительных проводов.
Характеристики
| Параметр | Значение | |
| Передатчик | ||
| Выходное сопротивление | 120 Ом | |
| Форма выходного сигнала | в соответствии со спецификацией G.703 | |
| Источники синхросигнала | внутренний, восстановленный, внешний | |
| Частота внутреннего генератора | 2048000 +6 Гц | |
| Функция смещения частоты | +6000 Гц с шагом 1 Гц | |
| Генерируемые тестовые последовательности | ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия | |
| Структура потока | неструктурированный, ИКМ-31, ИКМ-30 | |
| Вставка ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit | |
| Имитация аварий и состояний | LOS, AIS, LOF, LOM, RAI, MRAI, LSS | |
| Программируемый коэффициент ошибок | 1 ошибка в секунду, 1*10N (N= -1, -2, -3, -4, -5, -6) | |
| Генерация джиттера | ||
| Вид модуляции | гармонический | |
| Диапазон амплитуд | 0...10 ТИ | |
| 1 ТИ = 488 нс | ||
| Приёмник | ||
| Входное сопротивление | 120 Ом | |
| >4 кОм | ||
| Входное усиление, Дб | 0, 6, 12, 24, 30, 36, 43 | |
| Диапазон частоты входного сигнала | 2048000 + 6000 Гц | |
| Анализируемые тестовые последовательности | ПСП 2N-1 (N = 6, 7, 9, 10, 11, 15, 20, 23); все 1, все 0, пользовательская, инверсия | |
| Структура потока | неструктурированный, ИКМ-31, ИКМ-30 | |
| Обнаружение ошибок | кодовые, битовые, FAS, MFAS, CRC, E-bit | |
| Обнаружение аварий и состояний | LOS, AIS, LOF, LOM, RAI, MRAI, LSS | |
| Диапазон контролируемых значений коэффициента ошибок | от 10-1 до 10-10 | |
| Диапазон счета числа текущих ошибок | от 0 до 999999999 | |
| Измерение джиттера | ||
| Диапазон измерения в интервале частот джиттера | 20 Гц - 900 Гц | 10 ТИ |
| 900 Гц - 18 кГц | 9/Fj ТИ | |
| 18 кГц - 50 кГц | 0.5 ТИ | |
| 50 кГц - 100 кГц | 0.4 ТИ | |
| Погрешность измерения | ||
| На частоте 1 кГц | + 0.02 ТИ + 0.05*A | |
| На других частотах в диапазоне: 20 Гц - 100 кГц | + 0.02 ТИ + 0.07*A | |
1 ТИ = 488 нс, A - значение измеряемой величины в ТИ, Fj - частота джиттера в кГц
Комплектация
- Прибор AT-E1
- Комплект измерительных проводов
- Кабель для связи с ПК
- Блок питания
- Гарнитура (наушники с микрофоном)
- Диск с ПО
- Сумка для переноски
- Руководство по эксплуатации
- Индивидуальная упаковка
