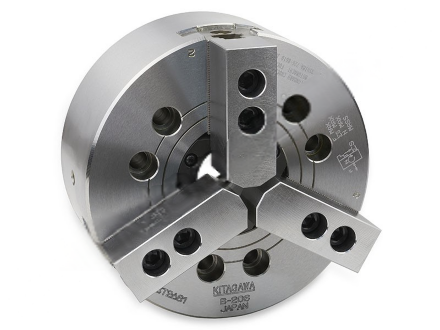

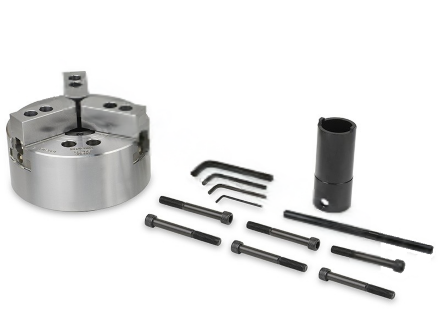

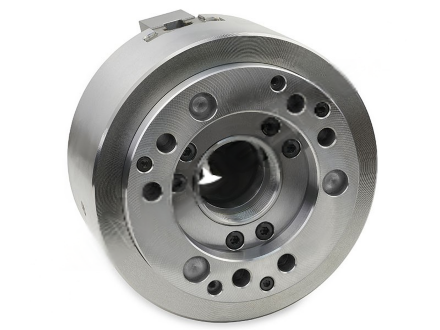

Патрон Kitagawa B-208A6, 3 кулачка, 210 мм (8")

Гидравлический автоматический токарный патрон Kitagawa B-208A6 выполнен в клинореечной конструкции и имеет три прямых накладных сырых кулачка. Диаметр указан как 200 (8") мм, при этом ØA составляет 210 мм; диапазон зажима — 13–210 мм. Эти данные позволяют сопоставить исполнение с размером детали и необходимым рабочим диапазоном. Материал патрона — сталь. Максимальная частота вращения составляет 5000 (об/мин), усилие зажима — 8769 кгс, тяговое усилие — 3549 кгс. Ход кулачка равен 7.4 мм. Используется крепление Тип 3 - сквозное, с обозначениями z-d 6xM12 и U 3xM6 мм. Вес изделия — 26.200 кг.
