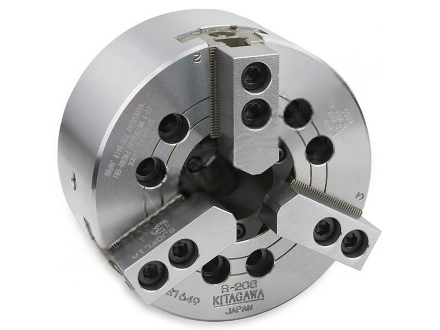

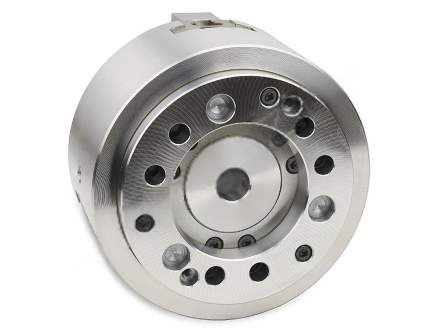

Токарный патрон гидравлический 3-х кулачковый 169 мм (6") B-206A5 Kitagawa

Самоцентрирующийся токарный патрон B-206A5 гидравлический 3-х кулачковый 169 мм, с большим сквозным отверстием. Соответствующие поверхности всех деталей закалены, отшлифованы и смазаны. Конструкция высокой жесткости и высокой точности зажима.

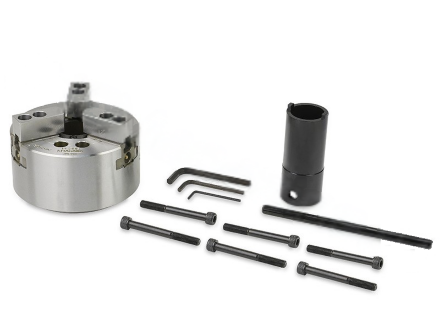

Кулачки в комплекте: сырые прямые 3 шт., болты, ключи.

3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок или деталей. Обеспечивает возможность быстрой центровки и фиксации.

Технические характеристики:
Бренд:
Kitagawa
Вид кулачков:
накладные
сырые
Диаметр:
169 (6") мм
Кол-во кулачков:
3
Кол-во оборотов:
6000 (об/мин)
Конструкция патрона:
клинореечный
Материал патрона:
Сталь
Серии:
B-200A Kitagawa
Тип крепления:
Тип 3 - сквозное
Тип кулачков:
прямые
Тип патрона:
Гидравлический (автоматический)
Тяговое усилие, (кгс):
2243 кгс
Усилие зажима, (кгс):
5812 кгс
Ход кулачка:
5.5 мм
Шаг зуба кулачка:
1.5
ØA:
169 мм
Диаметр зажима min-max:
16-169 мм
B:
91 мм
ØС:
140 мм
ØD:
104.8 мм
ØD1:
82.563 мм
ØD2:
116 мм
ØF:
45 мм
G max:
26 мм
G min:
14 мм
H:
19 мм
ØJ:
20 мм
K:
M55x2 мм
z-d:
6xM10
L1:
16 мм
M:
29 мм
N:
66 мм
P:
20 мм
Q max:
32 мм
Q min:
29.25 мм
R max:
22.75 мм
R min:
9.25 мм
S:
26 мм
T:
2 мм
U:
3xM6 мм
Вес:
15.250 кг
