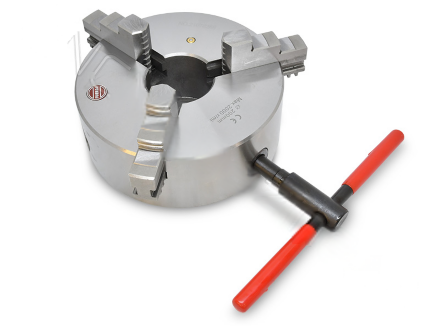

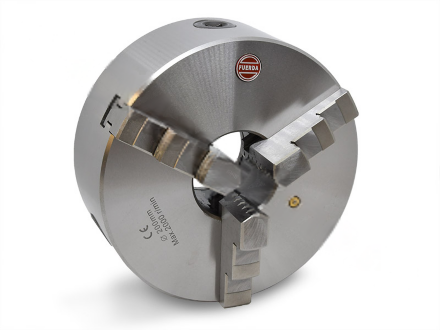

Трехкулачковый токарный патрон DK11-200 FUERDA

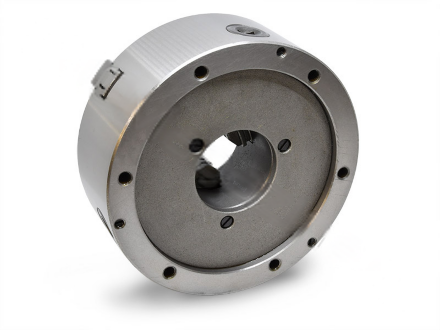

Ручной патрон для токарного станка 3-х кулачковый, диаметр 200 мм (8ʺ), серия DK11. Конструкция патрона: спирально-реечный самоцентрирующийся, с цельными кулачками, Посадка: Тип 1 − цилиндрическая через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350), не входит в комплект поставки.

Серия DK11 имеет компактный дизайн и высокие показатели точности. Зажимная оснастка обеспечивает жесткую и надежную фиксацию заготовки на протяжении долгого времени.

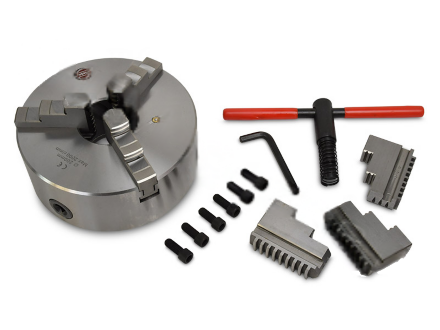

В комплект поставки входит: комплект каленых прямых и обратных кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок.
Материал: Чугун.






Технические характеристики:
Бренд:
FUERDA
Вид кулачков:
каленые
Диаметр:
200 (8") мм
Кол-во кулачков:
3
Кол-во оборотов:
2000 (об/мин)
Конструкция патрона:
спирально-реечный (самоцентрирующийся)
Материал патрона:
Чугун
Серии:
DK11
Тип крепления:
Тип 1 - фланец (планшайба)
Тип кулачков:
комплект (прямые и обратные)
Тип патрона:
Ручной
Усилие зажима, (кгс):
3273 кгс
Шаг зуба кулачка:
8
ØD:
200 мм
ØD1:
160 мм
ØD2:
176 мм
ØD3:
65 мм
H:
109 мм
h:
5 мм
H1:
75 мм
H2:
122 мм
z-d:
6xM10
Вес:
16.100 кг
Габариты в упаковке (ДхШхВ):
25x25x21 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
