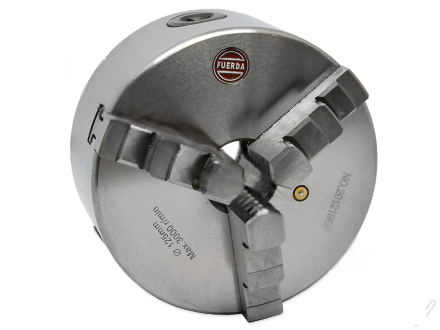

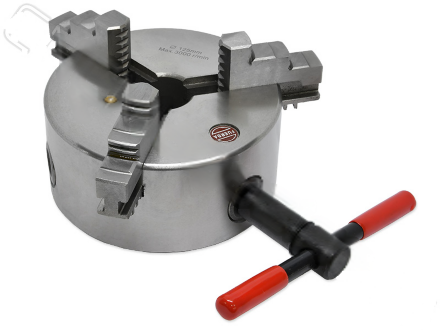

Трехкулачковый токарный патрон DK11-125 FUERDA

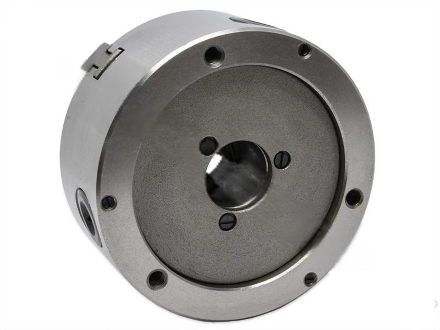

Ручной патрон для токарного станка 3-х кулачковый, диаметр 125 мм (5ʺ), серия DK11. Конструкция патрона: спирально-реечный самоцентрирующийся, с цельными кулачками, Посадка: Тип 1 − цилиндрическая через переходной фланец (планшайбу) по ГОСТ 24351 (DIN6350), не входит в комплект поставки.

Серия DK11 имеет компактный дизайн и высокие показатели точности. Зажимная оснастка обеспечивает жесткую и надежную фиксацию заготовки на протяжении долгого времени.

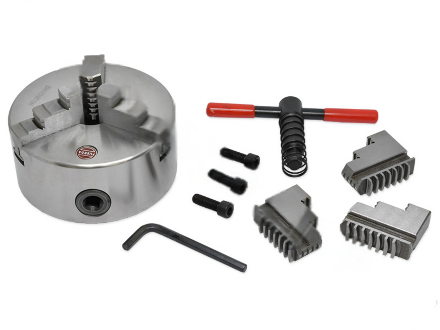

В комплект поставки входит: комплект каленых прямых и обратных кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Ручные 3-х кулачковые токарные патроны подходят для зажима цилиндрических, трех- и шестигранных заготовок.
Материал: Чугун.







Технические характеристики:
Бренд:
FUERDA
Вид кулачков:
каленые
Диаметр:
125 (5") мм
Кол-во кулачков:
3
Кол-во оборотов:
3000 (об/мин)
Конструкция патрона:
спирально-реечный (самоцентрирующийся)
Материал патрона:
Чугун
Серии:
DK11
Тип крепления:
Тип 1 - фланец (планшайба)
Тип кулачков:
комплект (прямые и обратные)
Тип патрона:
Ручной
Усилие зажима, (кгс):
2447 кгс
Шаг зуба кулачка:
6
ØD:
125 мм
ØD1:
95 мм
ØD2:
108 мм
ØD3:
30 мм
H:
84.5 мм
h:
4 мм
H1:
58 мм
H2:
95 мм
z-d:
3xM8
Вес:
5.500 кг
Габариты в упаковке (ДхШхВ):
16x16x16 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
