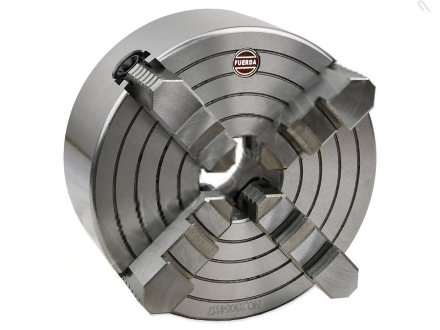

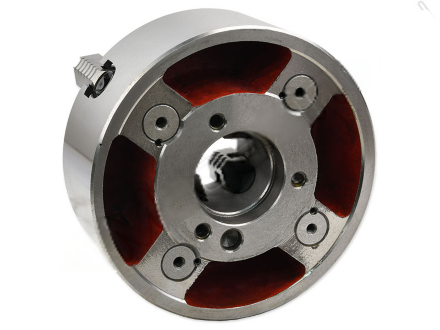

Четырехкулачковый токарный патрон K72-200/C4 FUERDA

Ручной патрон для токарного станка 4-х кулачковый, диаметр 200 мм (8ʺ), серия K72 C4. Конструкция патрона: с независимым перемещением кулачков. Посадка: Тип 2 − на конус под поворотную шайбу по ГОСТ 12593 (DIN 55027). Условный конус 4. Тип C: прямая посадка, монтаж с помощью шпилек и контргайки.

Ручные 4-х кулачковые токарные патроны с независимым перемещением кулачков, что позволяет зажимать заготовки неправильных, квадратных, восьмигранных и прочих форм.

В комплект поставки входит: комплект каленых реверсивных (обратных) кулачков, ключ, комплект крепежа, руководство по эксплуатации (паспорт).

Является полным аналогом патрона от производителя БелТАПАЗ.
Материал корпуса: чугун; шестерни и спираль из стали с дальнейшей закалкой.

Установить патрон K72/C можно на тяжелые универсальные токарные станки, с ЧПУ или на планшайбу карусельного станка.
​


Технические характеристики:
Бренд:
FUERDA
Вид кулачков:
каленые
Диаметр:
200 (8") мм
Кол-во кулачков:
4
Кол-во оборотов:
1600 (об/мин)
Конструкция патрона:
независимое перемещение кулачков
Материал патрона:
Чугун
Серии:
K72-C
Тип крепления:
Тип 2 - конус под поворотную шайбу
Тип кулачков:
обратные
Тип патрона:
Ручной
Усилие зажима, (кгс):
3772 кгс
ØD:
200 мм
ØD1:
63.51 мм
ØD2:
85 мм
ØD3:
56 мм
H:
110 мм
h:
10 мм
H1:
75 мм
d1:
14.7 мм
z-d:
3xM10
Вес:
14.500 кг
Габариты в упаковке (ДхШхВ):
25x25x21 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
