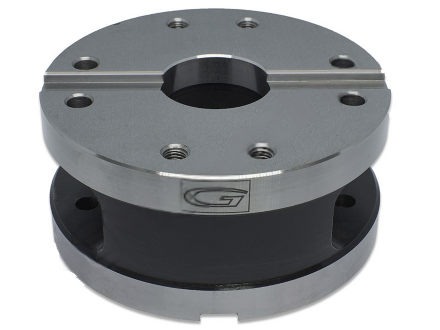

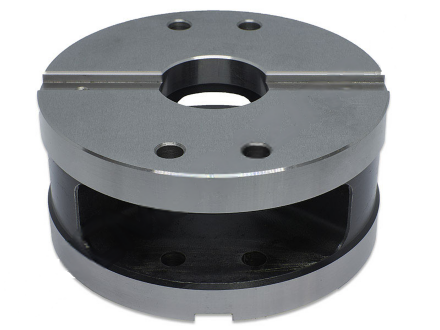

Стандартная подставка (проставка) ART.641H-2/75. Для увеличения высоты тисков Gerardi Multitasking ART.640-2.
На одной стороне подставки имеются четыре резьбовых отверстия М10 под винты, на другой стороне − четыре сквозных гладких отверстия d 11 мм. Сторона со сквозными отверстиями ставится на стол фрезерного станка или на поворотный стол. Фиксируется с помощью прижимов или болтами через сквозные отверстия. Паз на основании предназначен для центрирующих сухарей (центрируют подставку относительно фрезерного стола).
Сторона с резьбовыми и сквозными отверстиями предназначена для закрепления тисков Gerardi Multitasking ART.640-2 на поставке. Не забудьте про подходящий позиционирующий штифт, он расширяет возможности тисков.
Технические характеристики:
Бренд:
Gerardi
H2:
75 мм
Межосевое расстояние шпилек:
120 мм
Серия тисков:
Подставка для тисков Gerardi
L:
158 мм
d:
11 мм
E:
35
F:
120
ØМ:
M10
Вес:
7.100 кг
Габариты в упаковке (ДхШхВ):
18x18x8 см
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
