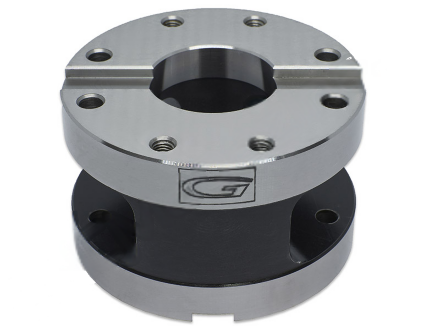

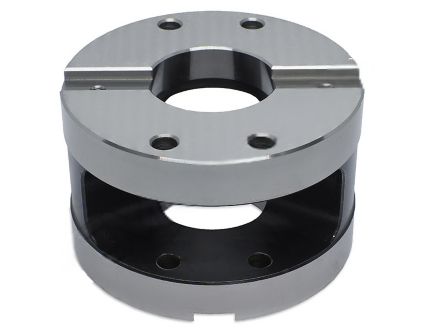

641H-1/75 подставка Gerardi для тисков 640-1

Стандартная подставка 641H-1/75 предназначена для тисков Gerardi Multitasking ART.640-1. Сторона с четырьмя сквозными гладкими отверстиями d 9 мм устанавливается на стол фрезерного станка или поворотный стол. Фиксация выполняется прижимами или болтами через сквозные отверстия. На другой стороне расположены четыре резьбовых отверстия M8 под винты для закрепления тисков. Паз в основании предназначен для центрирующих сухарей, которые центрируют подставку относительно фрезерного стола. Межосевое расстояние шпилек — 92 мм, H2 — 75 мм, размеры E и F — 35 и 92, L — 119 мм. Для расширения возможностей тисков в описании рекомендуется подходящий позиционирующий штифт.
