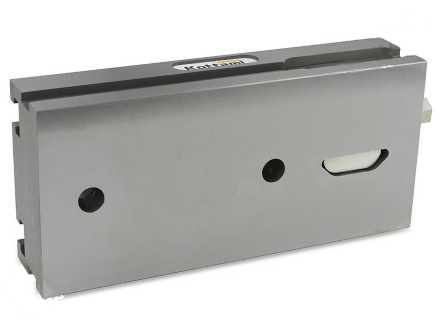

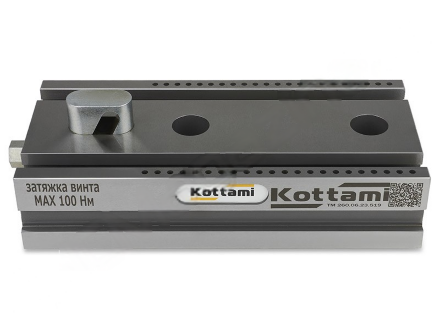

Остов (основание тисков) ТМ-260 Kottami

Основание продается без губок. Возможна установка губок шириной 118/150 мм, высотой – 36/53 мм (приобретаются отдельно).

Основание изготовлено из высококачественной стали. Рабочая поверхность закалена и отшлифована с высокой степенью точности.

Технические характеристики:

Максимальная нагрузка на винт – 100 Нм.
Усилие зажима – 4500 кг при 100 Нм.
Ход губки – 5 мм.
Повторяемость позиционирования деталей – ±0,002 мм.
Шаг перемещения упора – 1 мм.

Принцип работы:

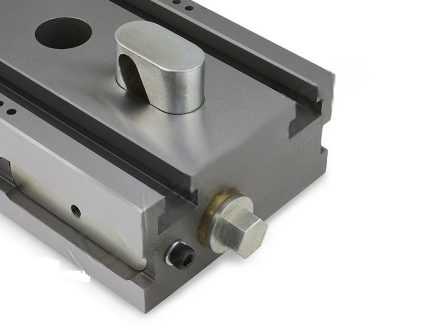

Закручивание винта Тr18 опускает овальный шток на 10 мм.
Клиновой принцип сопряжения овального штока с губкой одновременно прижимает губку к поверхности стола и передвигает её по столу на 5 мм.
Отверстия для штифтов Д 4 мм на столе и в упоре дают возможность перемещения упора с шагом 1 мм.

Технические характеристики:
Бренд:
Kottami
Вид оснастки:
Тиски
Материал тисков:
Сталь
Механизм позиционирования:
Нет
Особенности тисков:
неповоротные
станочные (машинные)
прецизионные (высокоточные)
модульные
быстрозажимные
Применение:
для фрезерных и сверлильных станков
для фрезерных станков
Серия тисков:
ТМ-1
Ширина губок, B:
150 мм
H3:
58 мм
L:
260 мм
Усилие зажима:
4500 кгс
Вес:
14.500 кг
Габариты в упаковке (ДхШхВ):
34x18x16 см

Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
