Описание и характеристики

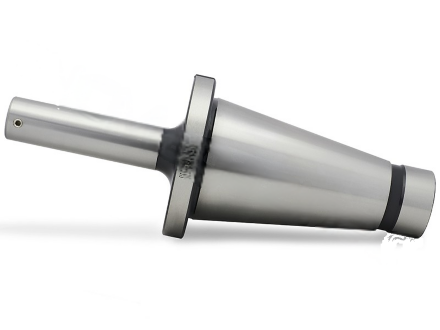

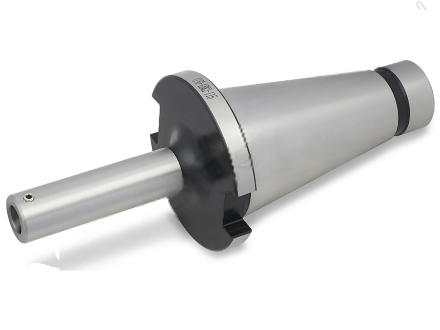

Станочная оправка типа LBK №2 предназначена для фиксации расточной головки. Исполнение NT50-LBK2-115L имеет размер конуса NT50 и относится к серии патронов NT-LBK. Тип крепления — LBK/CK2. При выборе модели учитывают размер конуса NT50, номер исполнения LBK и параметры расточной головки.
Диаметр D равен 94 мм, длина L — 238.1 мм, длина L1 — 115 мм. Размеры L2, L3 и L5 составляют 96 мм, 6.62 мм и 15 мм. Диаметры d1 и d2 — 14 мм и 24.5 мм. Вес оправки — 3.038 кг. Габариты в упаковке (ДхШхВ) — 25x12x12 см.
Технические характеристики
БрендCNCM
Тип оснасткиРасточные системы
Тип хвостовикаNT50
Серия конусаNT
СерияПатрон NT-LBK
Длина L, мм115
Тип крепления патронаLBK/CK2
